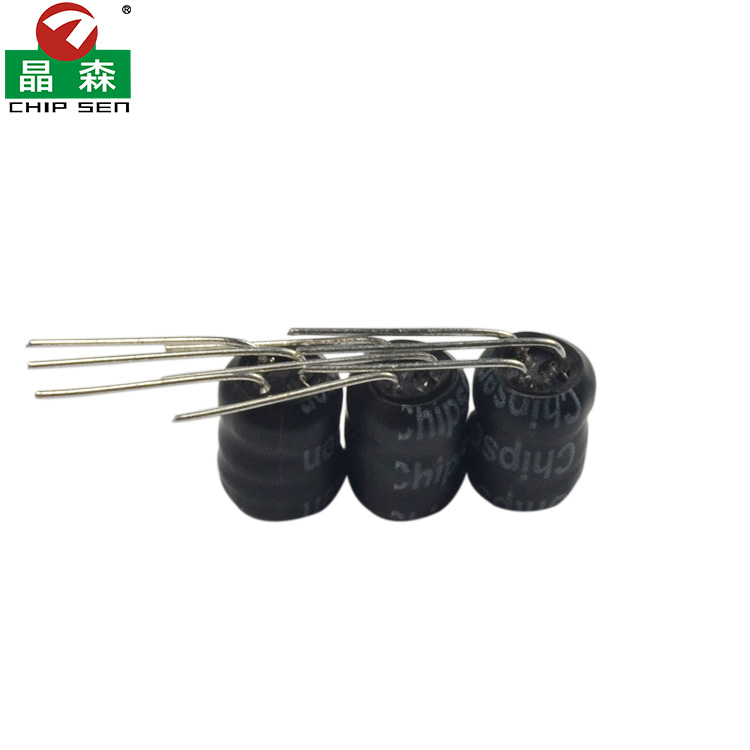

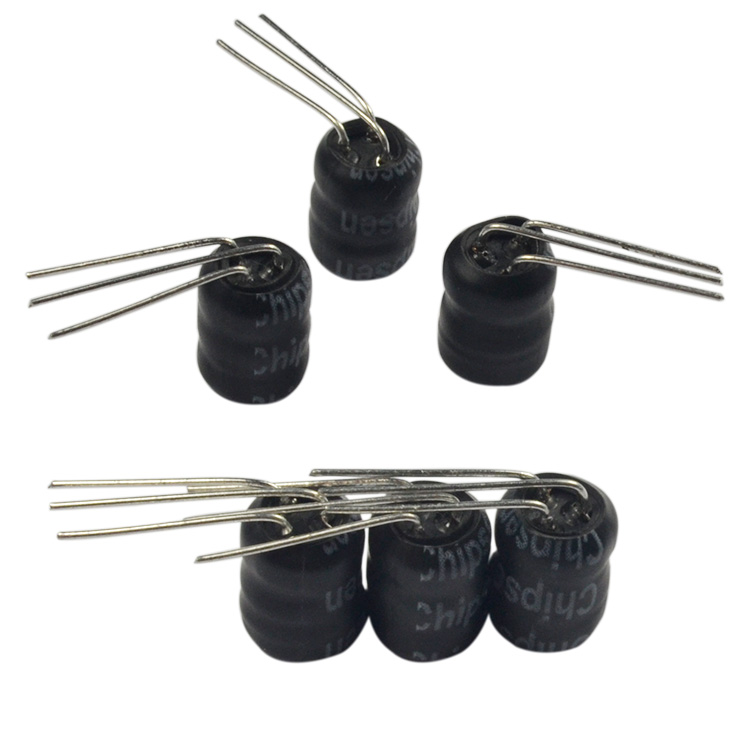

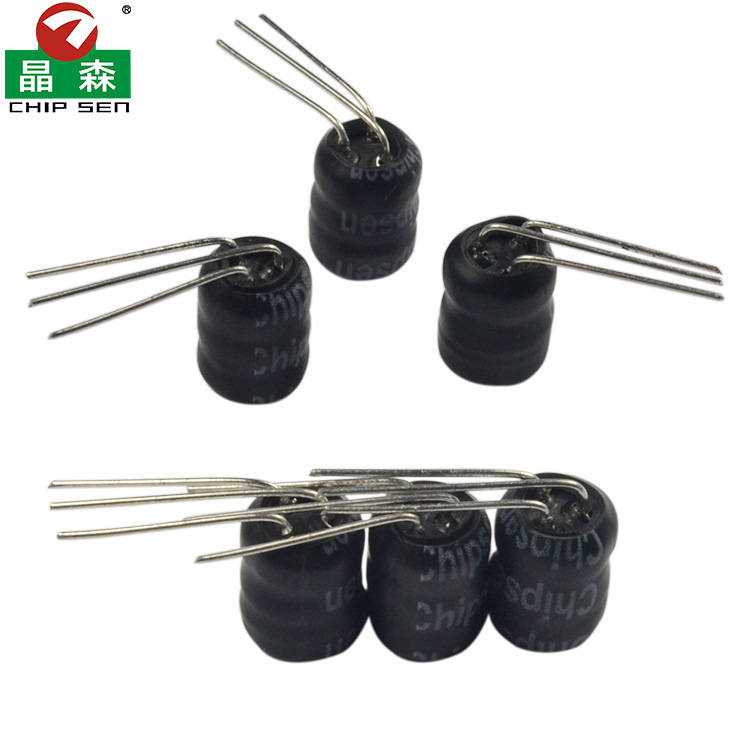

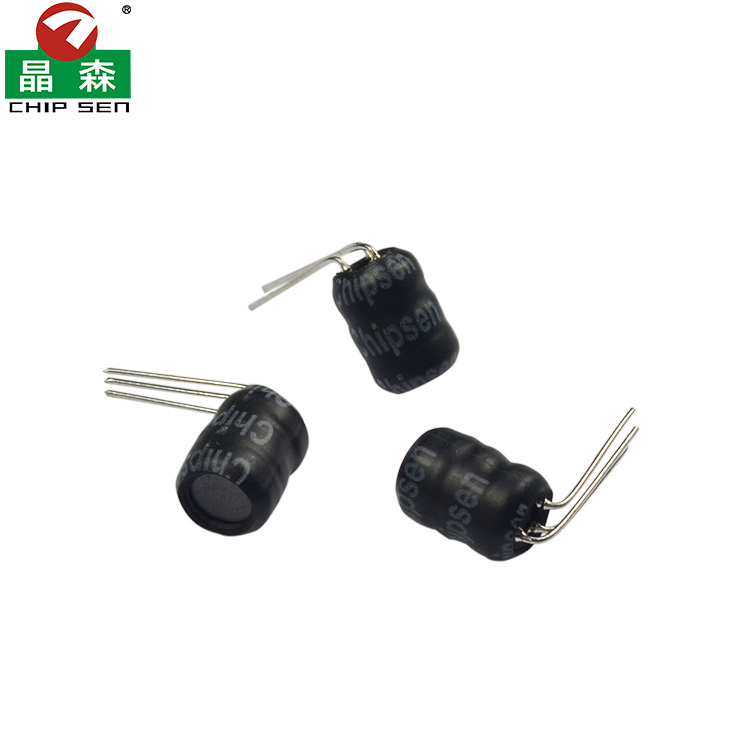

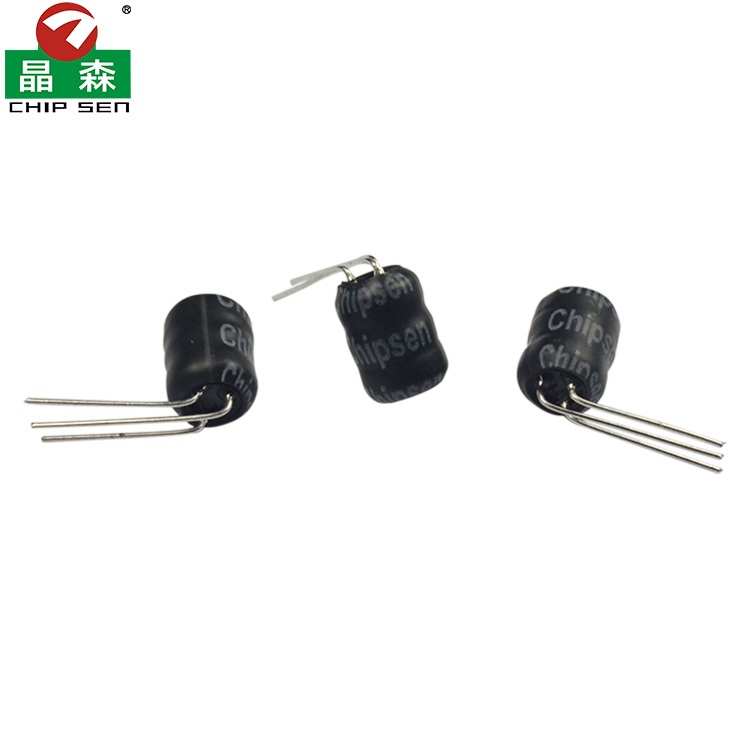

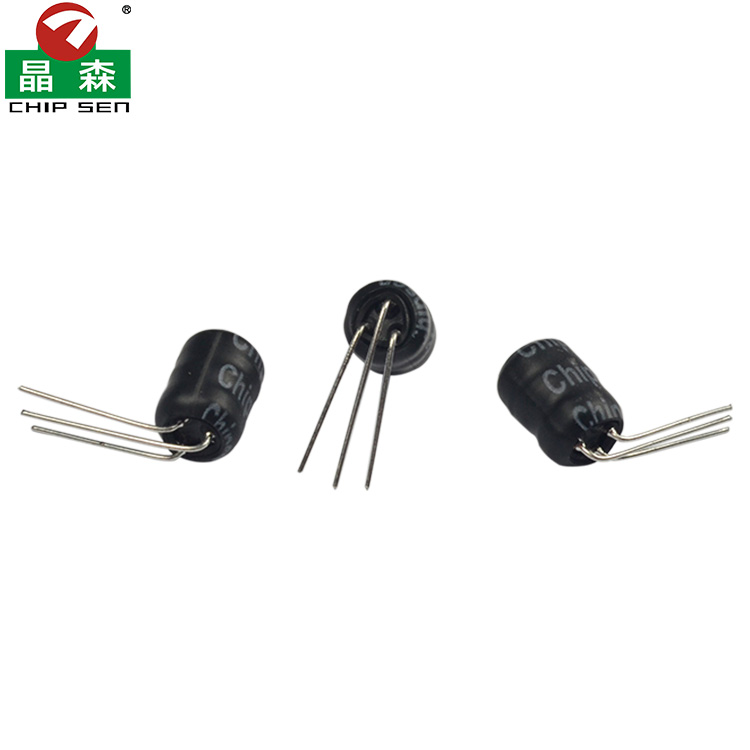

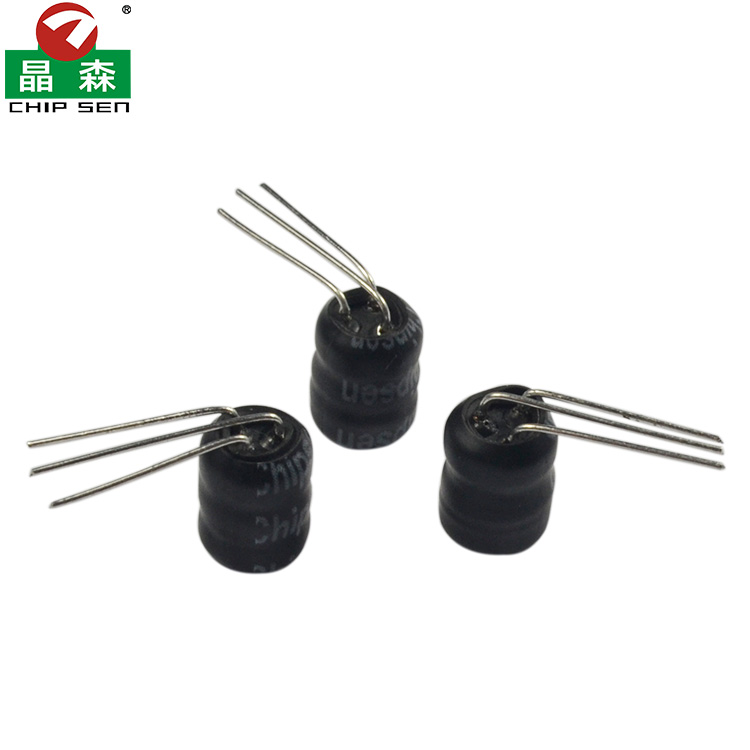

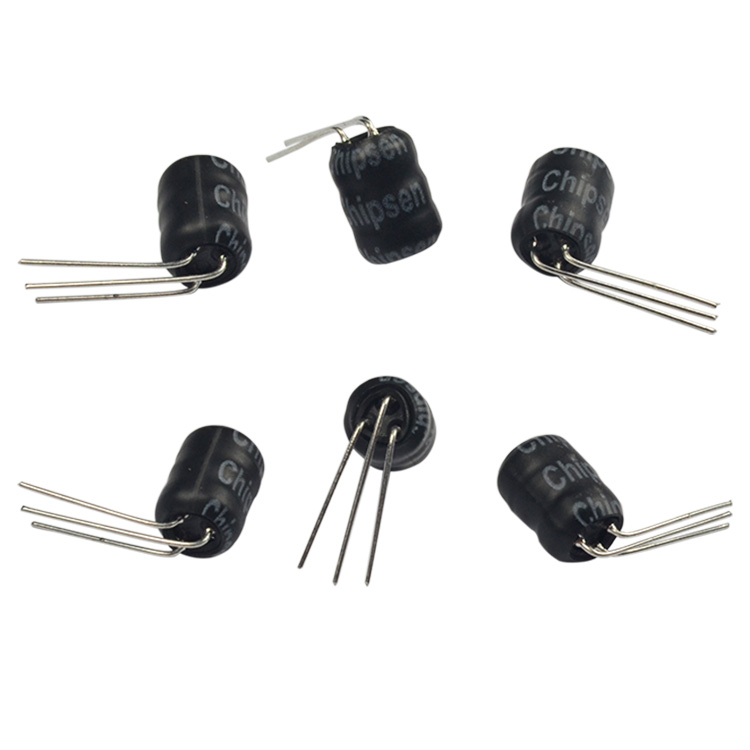

三腳插件立式工字電感
產品分類：
工字電感
功率：
定制
尺寸單位（mm）：
LGB0406 5.0 mm*8.0 mm*10 mm*15 mm*0.5±0.1 mm*2.0±0.5 mm
LGB0608 7.0 mm*10.0 mm*10 mm*15 mm*0.6±0.1 mm*2.5±0.5 mm
LGB0810 9.0 mm*12.5 mm*10 mm*15 mm*0.6±0.1 mm*5.0±1.0 mm
LGB1012 12.0 mm*15.0 mm*10 mm*15 mm*0.8±0.1 mm*6.0±1.0 mm
產品特性：
1. 機械結構穩固：三引腳設計 和特殊導針結構使其在PCB板上的安裝更牢固，抗機械振動能力強，不易因振動產生開路。引腳拉力強度通常大于2.5公斤。
2. 良好的電氣性能：
· 電感量范圍寬：覆蓋范圍廣，常見從1.0μH 到 100,000μH (100mH) 甚至更高。
· 高Q值（品質因數）：意味著其感抗在特定頻率下遠高于電阻，損耗較小，有利于需要高頻率選擇性的電路。
· 自諧振頻率（SRF）較高：分布電容小，使得自諧振頻率較高，工作頻率范圍更寬。
3. 額定電流基于溫升：額定電流通常基于溫度上升不超過20°C的條件定義。這意味著在實際使用中，若允許更大的溫升，瞬時電流可能會略高于標稱值，但需謹慎評估。
4. 工作溫度范圍：通常能在 -20°C 到 +80°C 的環境溫度下正常工作。部分采用特殊材料或工藝的產品可能有更寬的溫度范圍。
5. 防護與環保：許多產品會采用PVC或UL熱縮套管保護線圈，增強絕緣性和機械強度。并且符合無鉛環保（RoHS）要求。
6. 成本與體積的平衡：工字電感在制造成本上相對較低（相比一些封閉式磁芯電感），但其開放式磁芯結構可能帶來相對較多的磁場泄漏，在某些對EMI極其敏感的應用中可能需要考慮屏蔽措施。
產品用途：
廣泛應用于電源濾波與轉換、信號處理與通信設備、報警與蜂鳴器驅動、汽車電子、寬頻帶和高Q值的各類電子系統等領域。
咨詢我們：
86-769-89308858

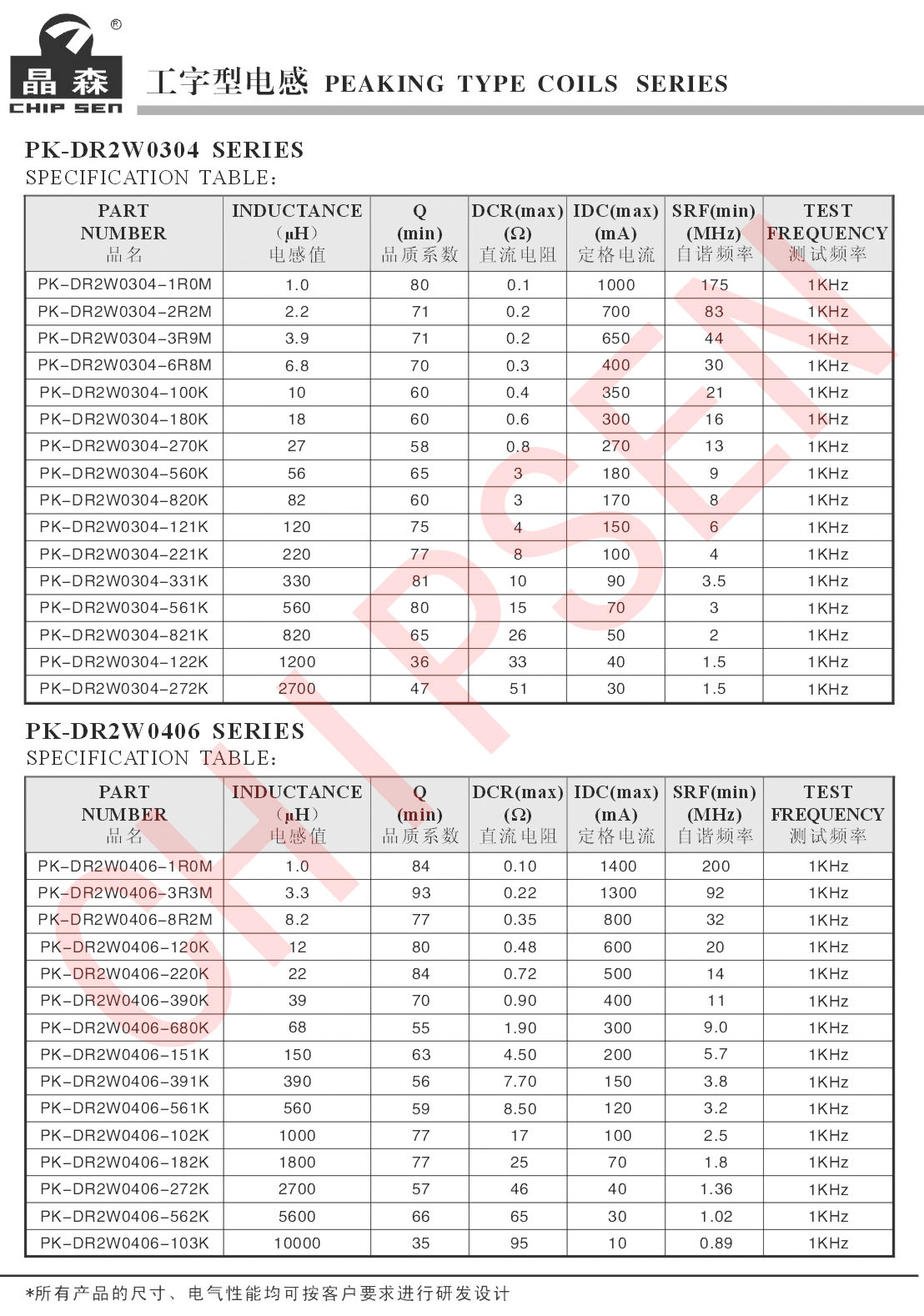

詳細參數
