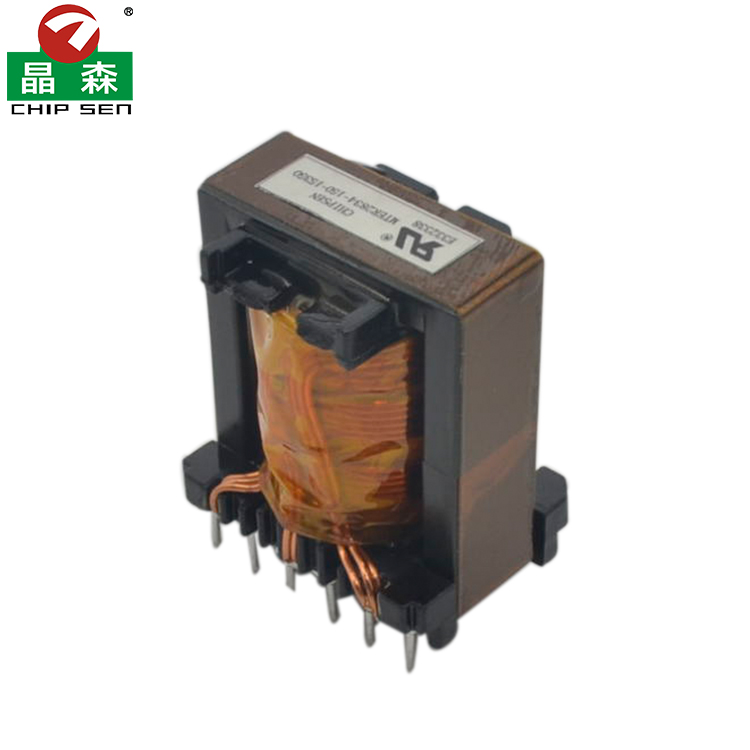

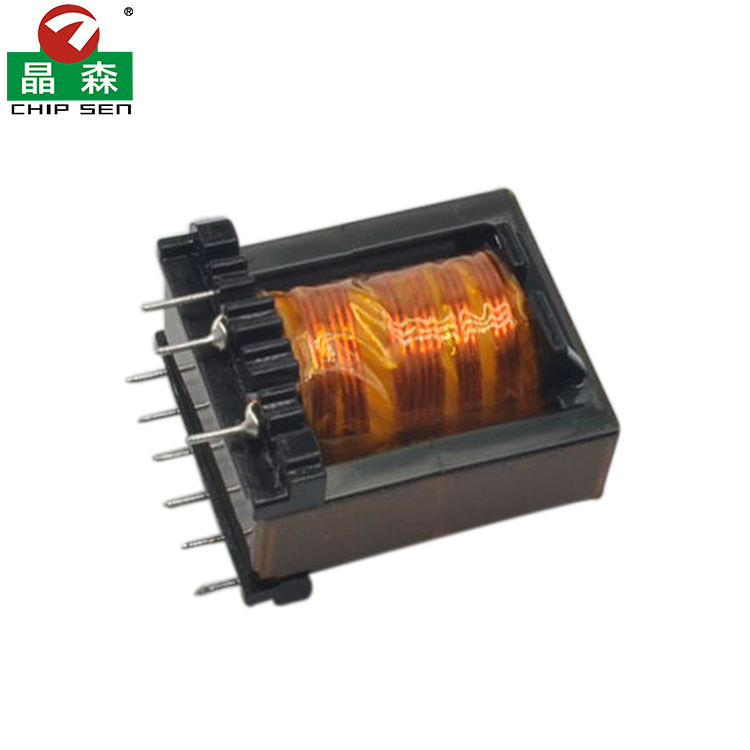

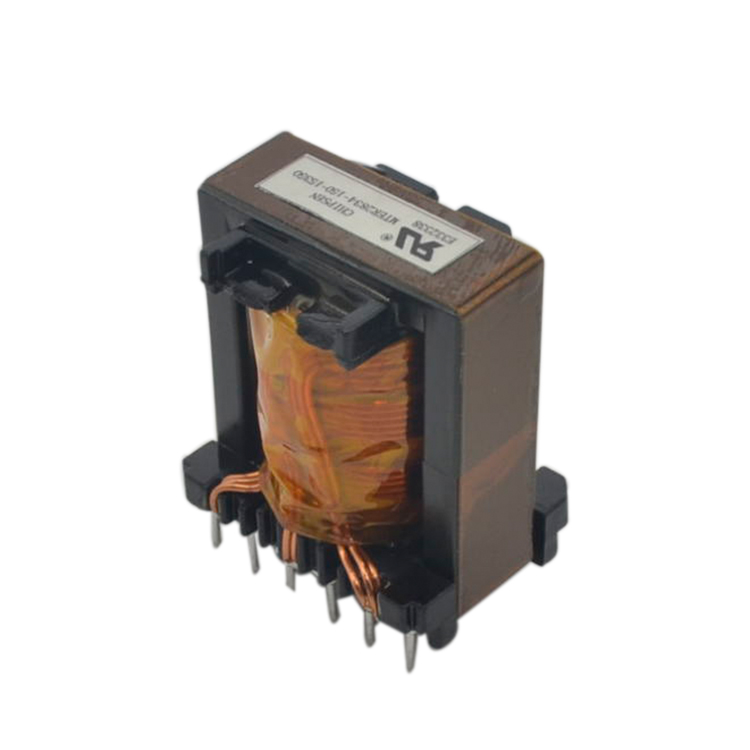

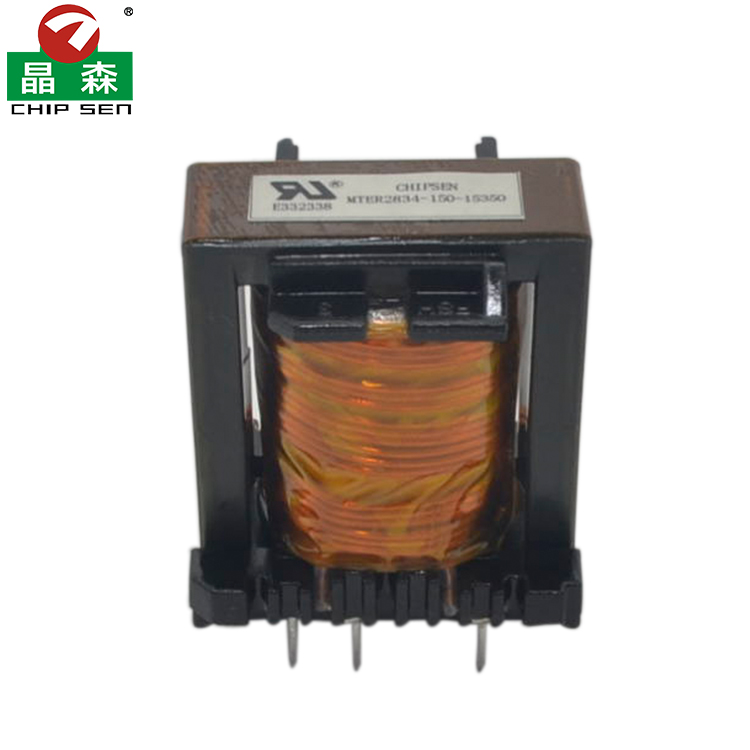

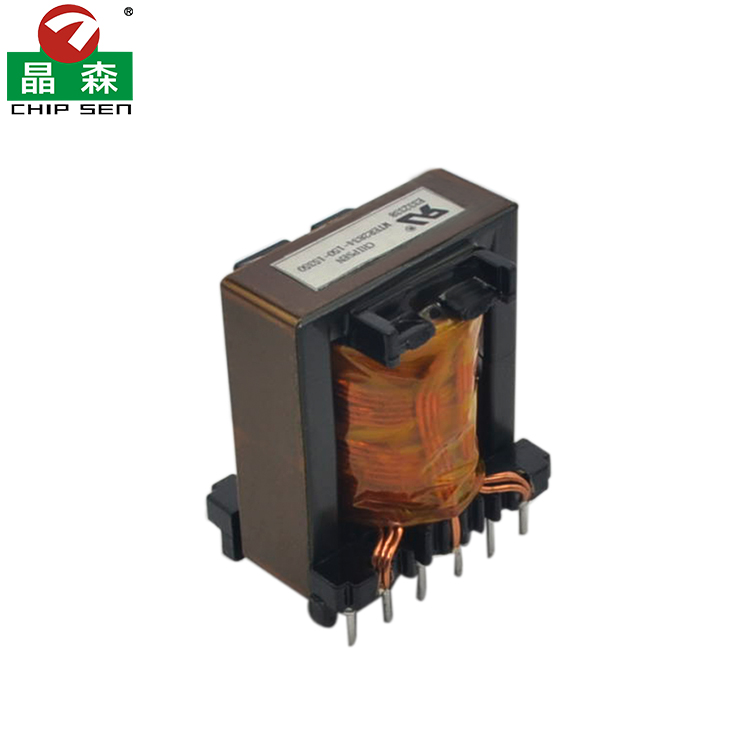

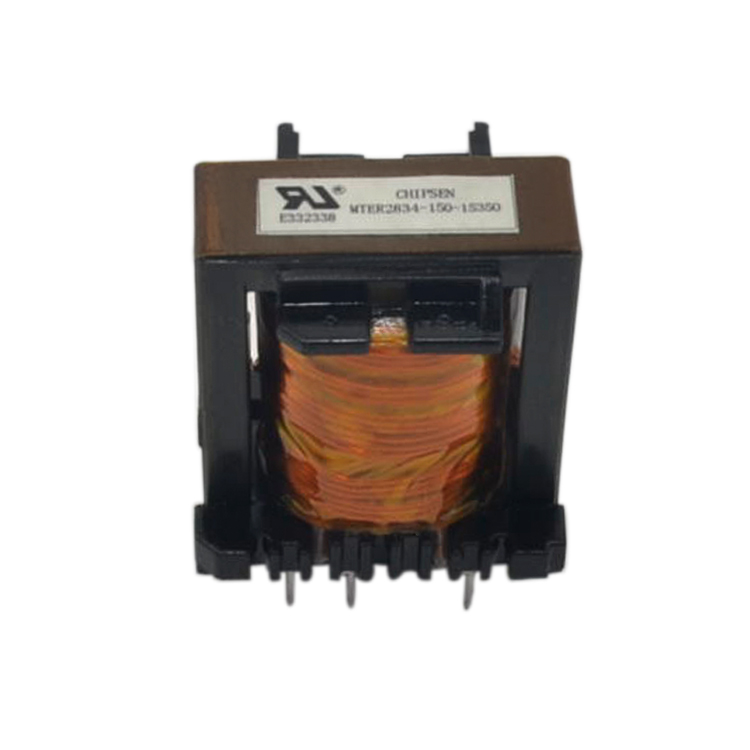

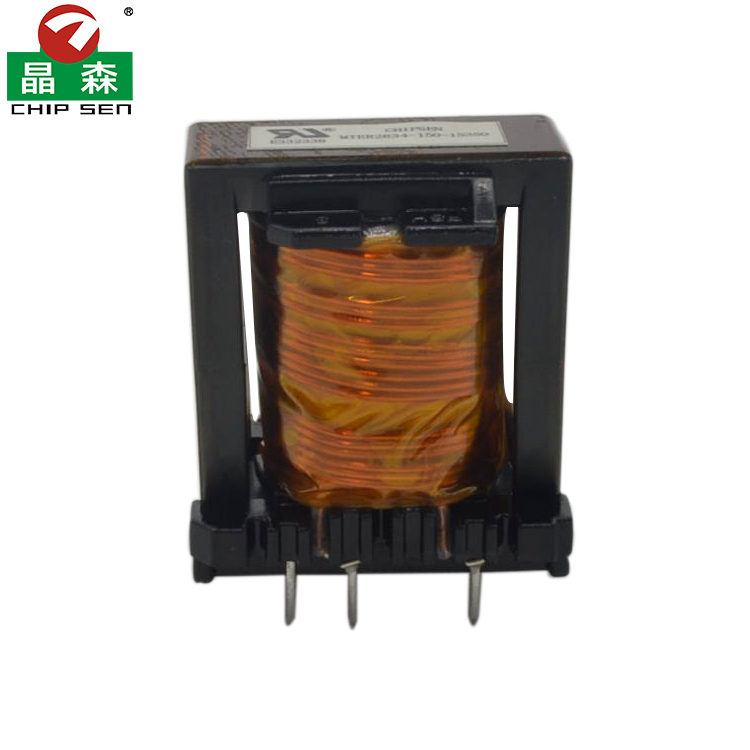

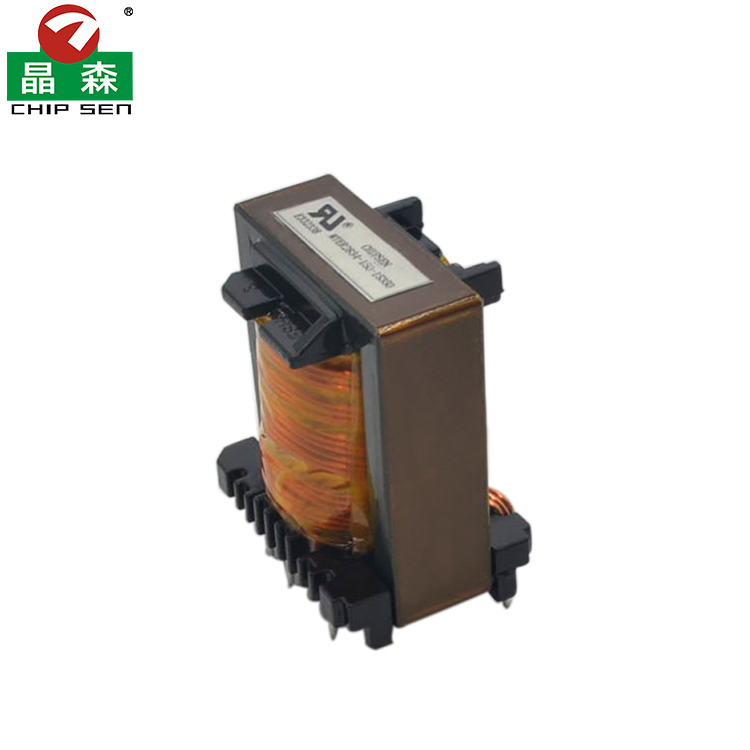

ER28 400V 220V 300W 120kHz光伏微型逆變器高頻變壓器
產品分類：
ER系列高頻變壓器
功率：
10-500W
尺寸單位（mm）：
ER7.5/ER9.5/ER11.5/ER20/ER25/ER28/ER29/ER35/ER39/ER40/ER42
產品特性：
高功率密度：ER28磁芯支持50W~300W功率（取決于拓撲和散熱）。
高頻工作：典型頻率范圍50kHz~300kHz（LLC諧振拓撲可達500kHz）。
低損耗磁芯：常用PC40/PC95材料，降低磁芯損耗（Bmax=0.2~0.3T）。
9Pin設計：支持多繞組輸出（如主輸出+輔助供電+反饋繞組）。
貼片式封裝：適合自動化SMT生產，提高組裝效率。
高隔離電壓：初級-次級耐壓通常≥3kV（符合安規要求）。
產品用途：
開關電源（AC/DC、DC/DC）：如工業電源、通信電源。
新能源設備：光伏微逆、儲能系統DC-DC模塊。
車載電源：電動汽車OBC（車載充電機）、DC-DC轉換器。
LED驅動：高功率恒流/恒壓驅動。
醫療電源：隔離型高精度供電。
