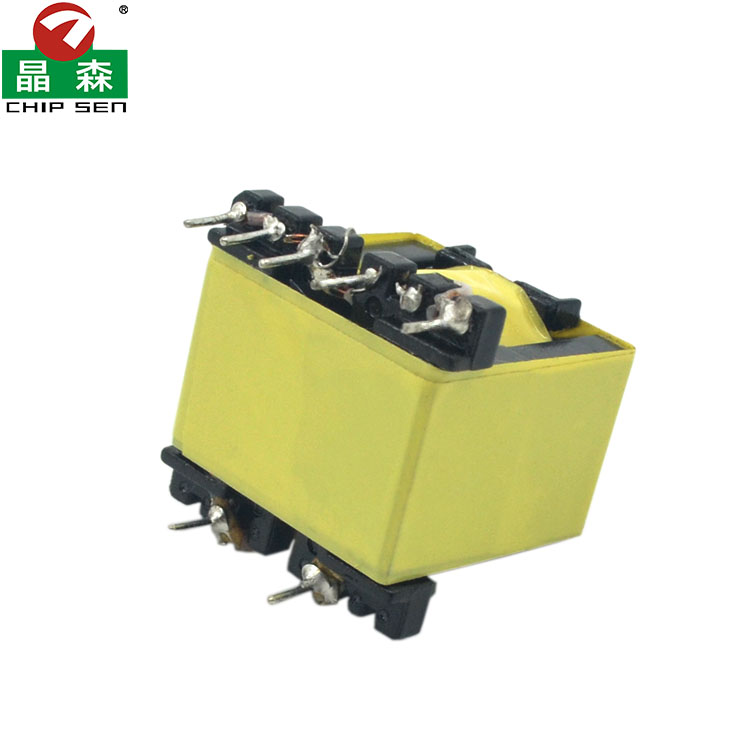

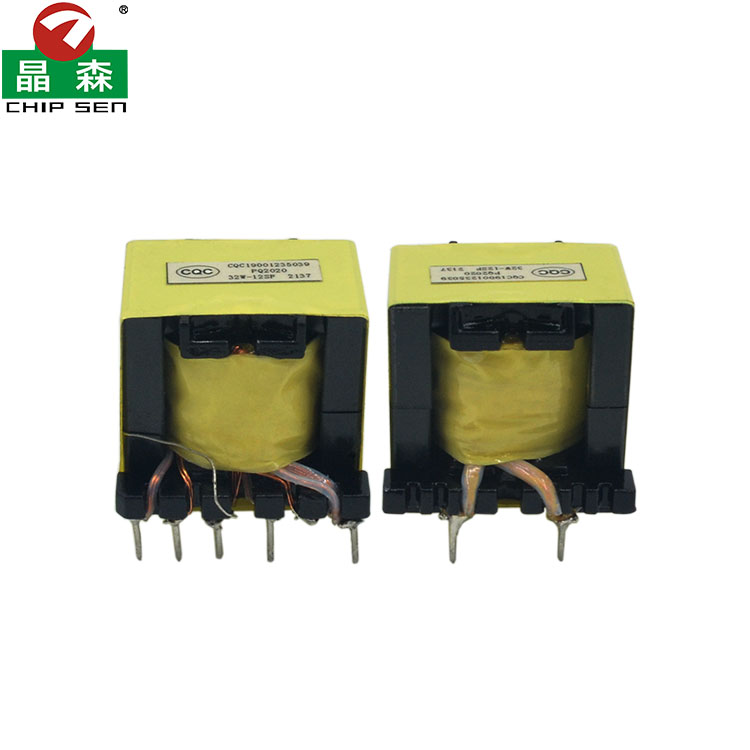

PQ20 5+2pin高頻開關電源變壓器
產品分類：
PQ系列高頻變壓器
功率：
定制
尺寸單位（mm）：

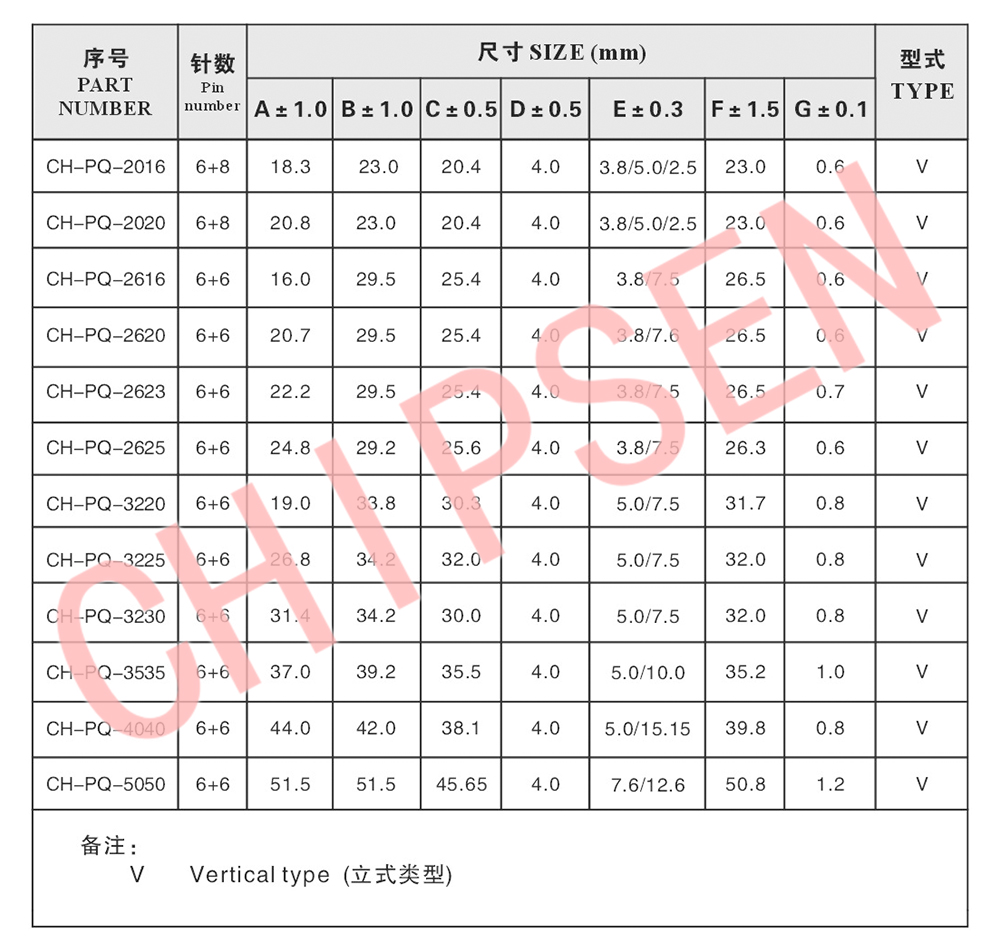

PQ2016 18.3*23*20.4/PQ2020 20.8*23*20.4/PQ2616 16*29.5*25.4/PQ2620 20.7*29.5*25.4/PQ2623 22.2*29.5*25.4/PQ2625 24.8*29.2*25.6
產品特性：
1. 高頻特性優異：
· 采用高頻功率鐵氧體材料（如PC40、PC44等），在高頻（幾十kHz至數百kHz）下具有低磁芯損耗，效率高。
2. 高功率密度：
· PQ磁芯的圓形中心柱設計，在給定體積下提供了更大的有效截面積和繞組窗口面積，使其能夠實現更大的功率輸出，結構緊湊。
3. 良好的自屏蔽效果：
· 磁芯結構近似閉合，能夠有效約束磁場，減少電磁干擾，有利于產品通過EMC測試。
4. 散熱性能好：
· 體積與表面積之比優化，熱阻小，有利于變壓器工作時產生的熱量散發。
5. 靈活的引腳設計（5+2pin）：
· 5引腳側：通常用于初級側，包含：主繞組引腳、輔助電源繞組引腳、以及用于連接EMC屏蔽層的引腳。這種設計便于實現復雜的繞法以滿足安規和性能要求。
· 2引腳側：通常用于次級側高壓輸出繞組，結構簡單，便于通過加強絕緣。
6. 立式安裝：
· 節省PCB板的水平空間，有利于電路板的小型化和高密度布局。
產品用途：
· 主流應用：
· 中大功率開關電源：如臺式電腦、服務器、工業設備的電源。
· 快速充電器/適配器：功率較大的USB PD快充（60W及以上）、筆記本電腦電源適配器。
· 重要應用：
· 通信設備電源：網絡交換機、路由器、基站等。
· 工業與汽車電子：光伏逆變器的輔助電源、工業控制電源、電動汽車車載充電器的內部電源。
· 高端LED驅動電源。
咨詢我們：
86-769-89308858
