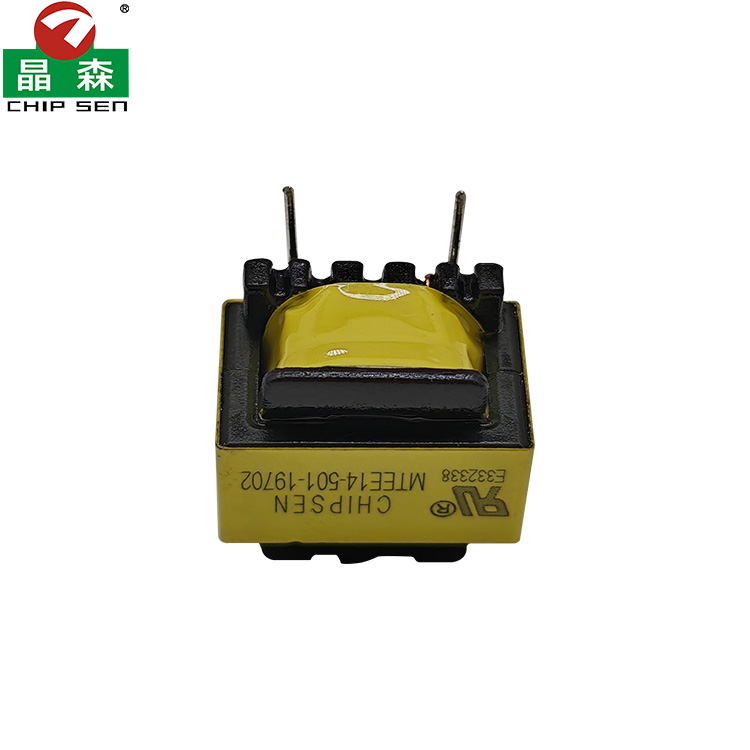

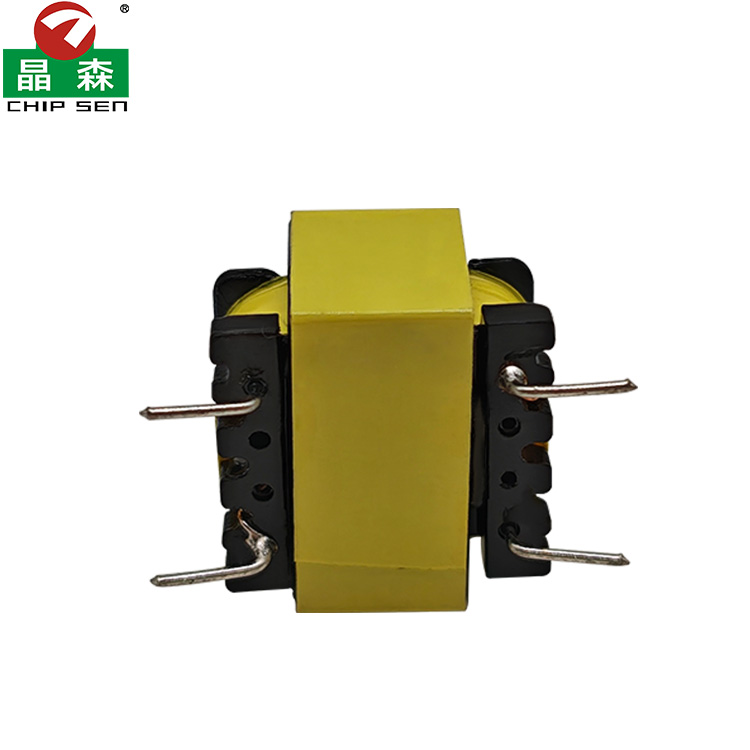

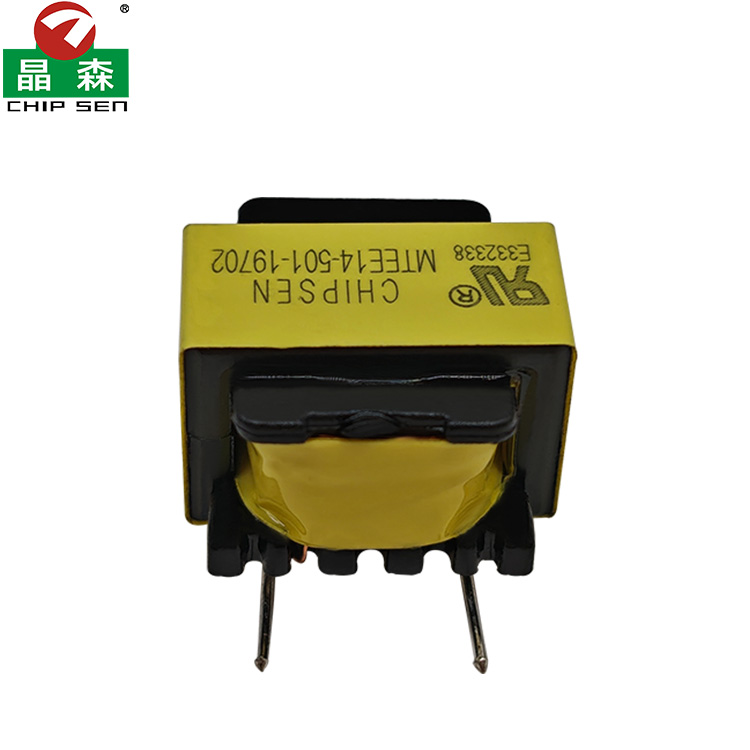

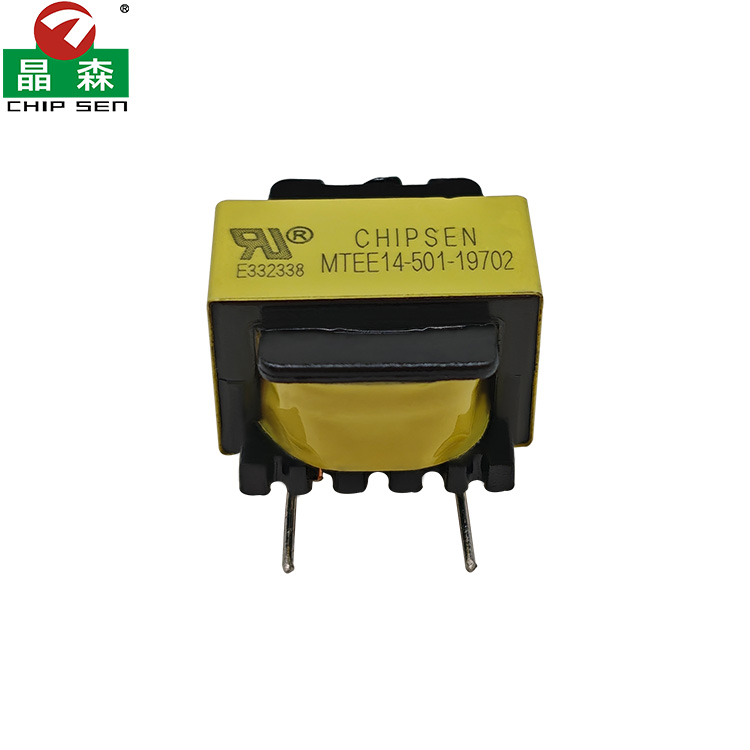

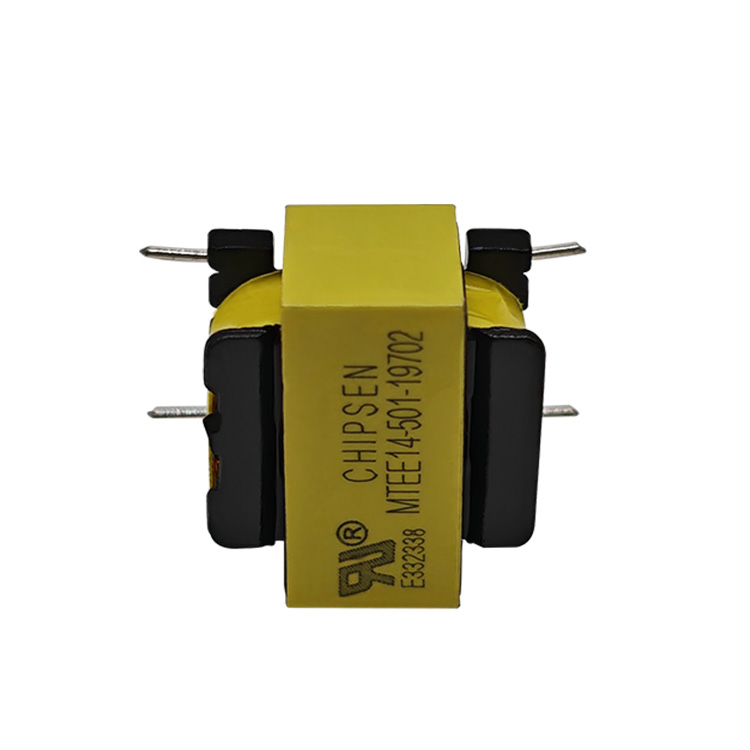

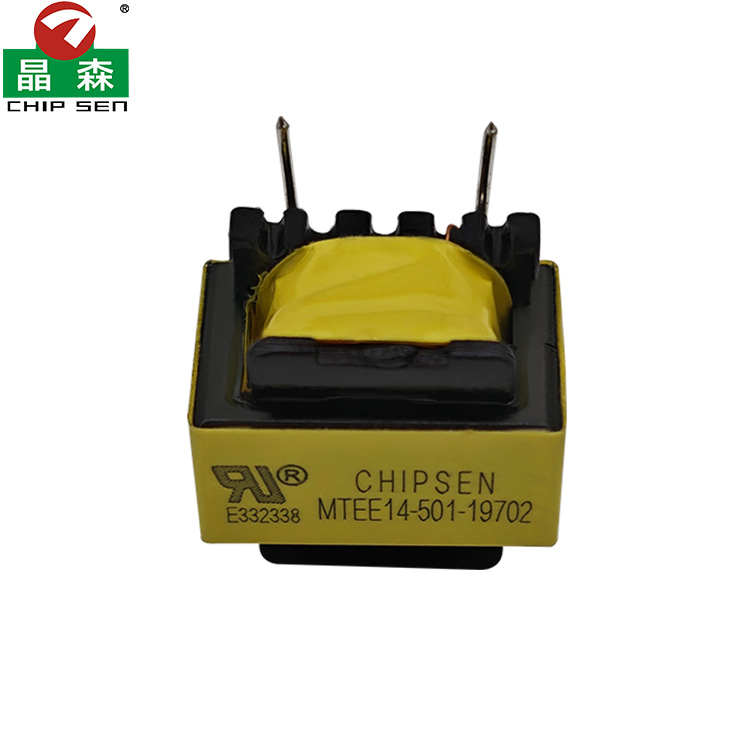

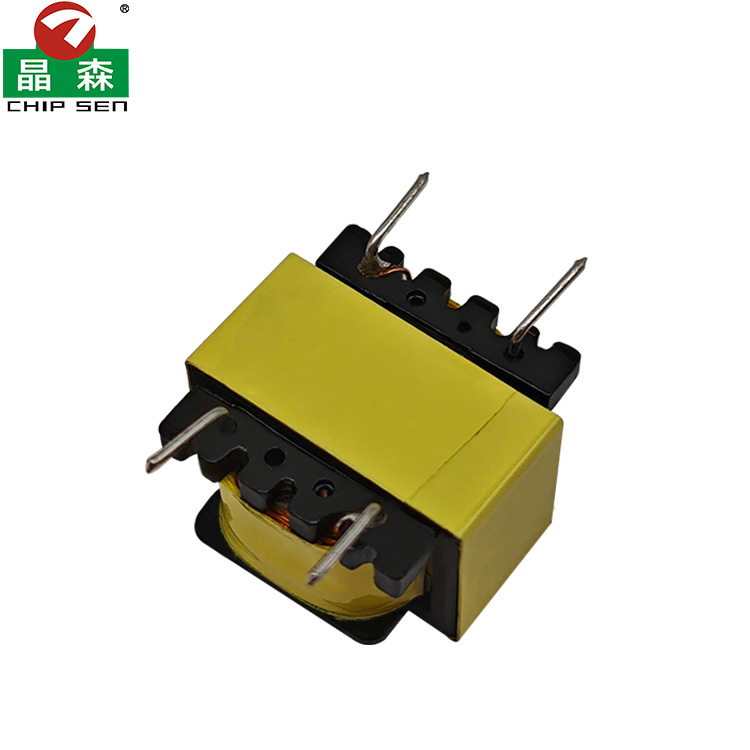

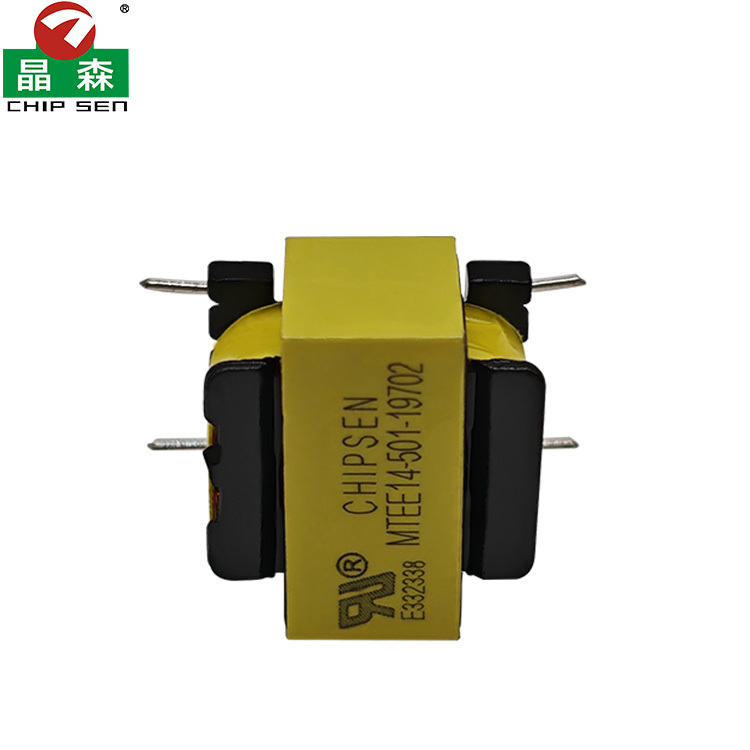

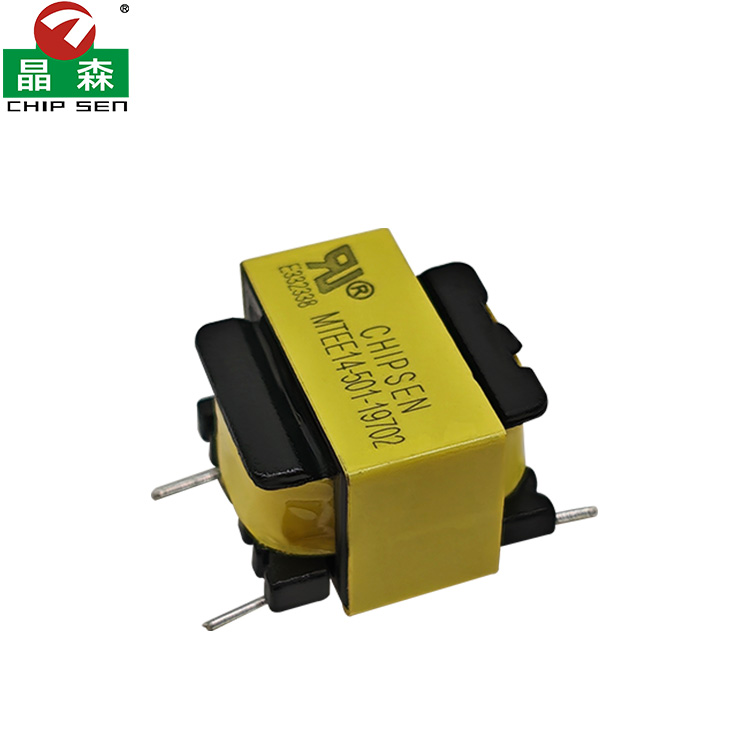

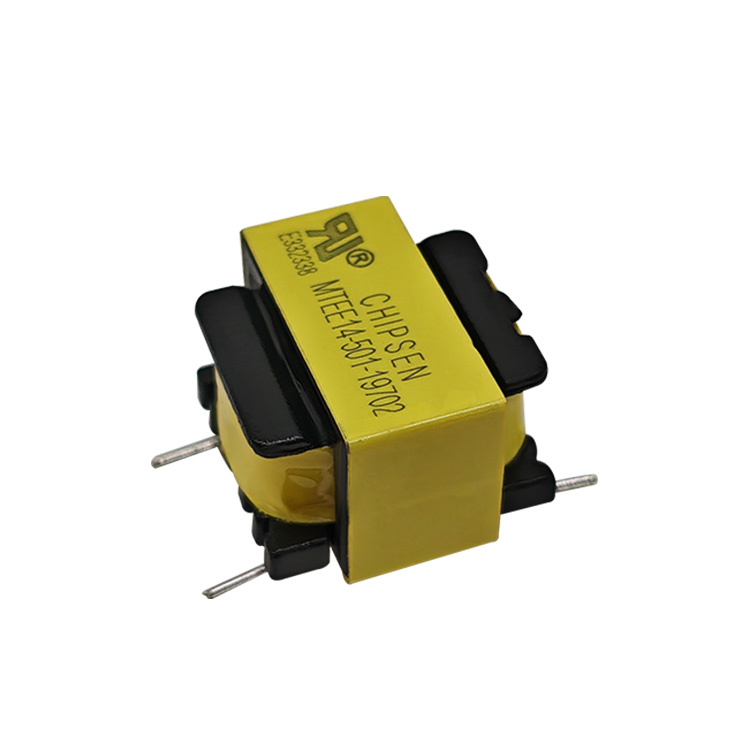

EE14 2+2 Pin開關電源變壓器
產品分類：
EE系列高頻變壓器
功率：
定制
尺寸單位（mm）：
采用 EE 型鐵氧體磁芯，長寬高尺寸約為：
· 長（L）：14 mm（磁芯總長，不含引腳）
· 寬（W）：約 12 mm（磁芯寬度）
· 高（H）：約 10 mm（磁芯高度）
· 腳距：通常為 5mm × 5mm 或 5mm × 6mm（2+2針腳布局）
產品特性：
· 電感量：500uH（通常指初級繞組電感，測試條件為 1kHz 或 100kHz，視設計而定）
· 工作頻率：高頻應用，常見于 20kHz ~ 200kHz（如開關電源、DC-DC 變換器）
· 磁芯材質：鐵氧體（如 PC40、PC44 等），適合高頻低損耗
· 絕緣等級：通常為 B 級（130℃）或更高
· 耐壓：初級-次級之間通常可達 1.5kV ~ 3kV AC（視絕緣設計）
產品用途：
· 開關電源（如反激式、正激式變換器）
· DC-DC 轉換模塊
· 電子鎮流器
· 通信設備電源隔離
· 小功率適配器、充電器
· 工業控制電源隔離
