EE19 4+2 Pin 立式高頻變壓器
產品分類：
EE系列高頻變壓器
功率：
定制
尺寸單位（mm）：
EE5/0.6W，EE8.3/2W，EE10/5W，EE12.8/7W，EE13/8-16W，EE16/10-15W，EE19/14-24W，EE22/20W，EE25/33-60W，EE28/60W，EE30/90W
產品特性：
核心與材料性能
采用錳鋅鐵氧體磁芯（PC40 材質為主），具有高磁導率、低高頻損耗特性，支持 20kHz-500kHz 寬工作頻率范圍，工作溫度范圍覆蓋 - 40℃~+125℃，適配開關電源高頻場景；搭配高純度漆包銅線繞組，導熱性好、內阻低，有效降低發熱，提升轉換效率。
結構與安裝優勢

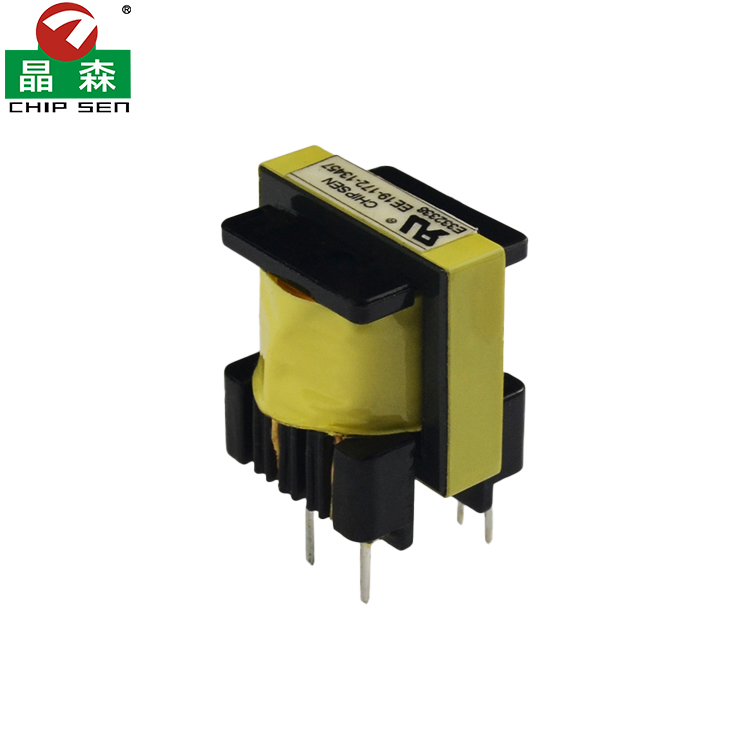

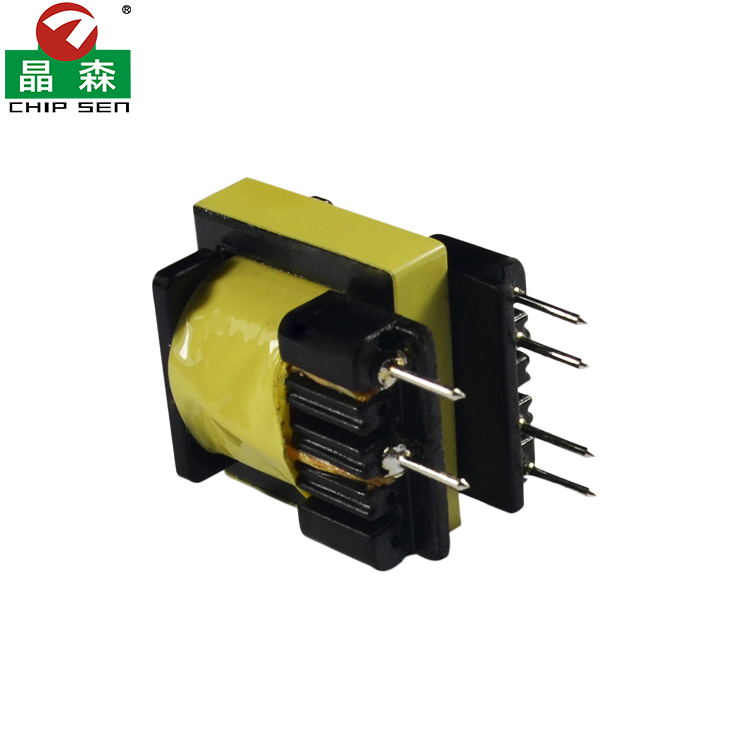

4+2 Pin 直插式引腳設計，兼容標準 PCB 焊接工藝，其中 4 腳為功率繞組引腳、2 腳為輔助繞組引腳，支持帶反饋 / 輔助供電的電源拓撲（如反激式電源）；

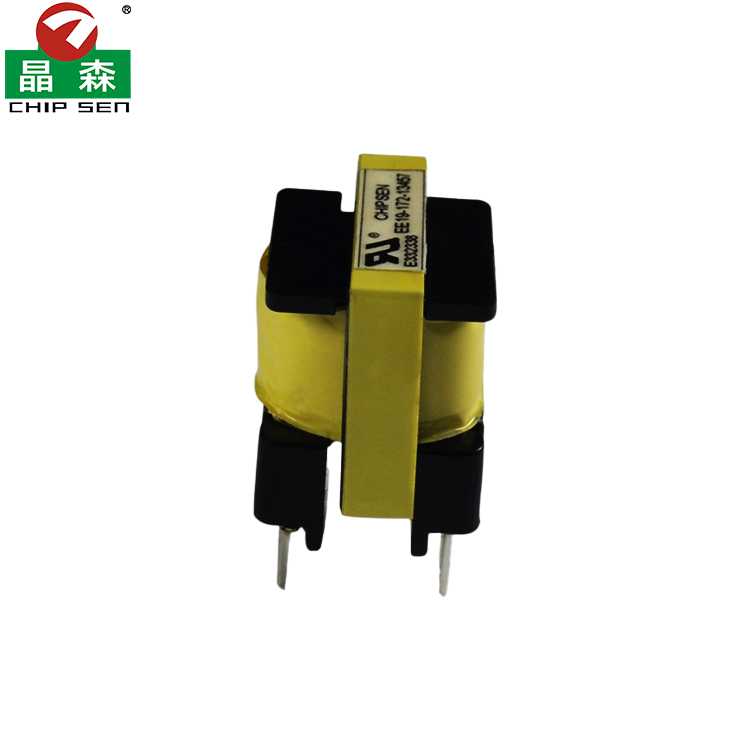

EE19 標準尺寸磁芯，體積小巧（磁芯寬度約 19mm），臥式 / 立式骨架可選，適配緊湊型 PCB 空間布局，滿足小型化電源設計需求；

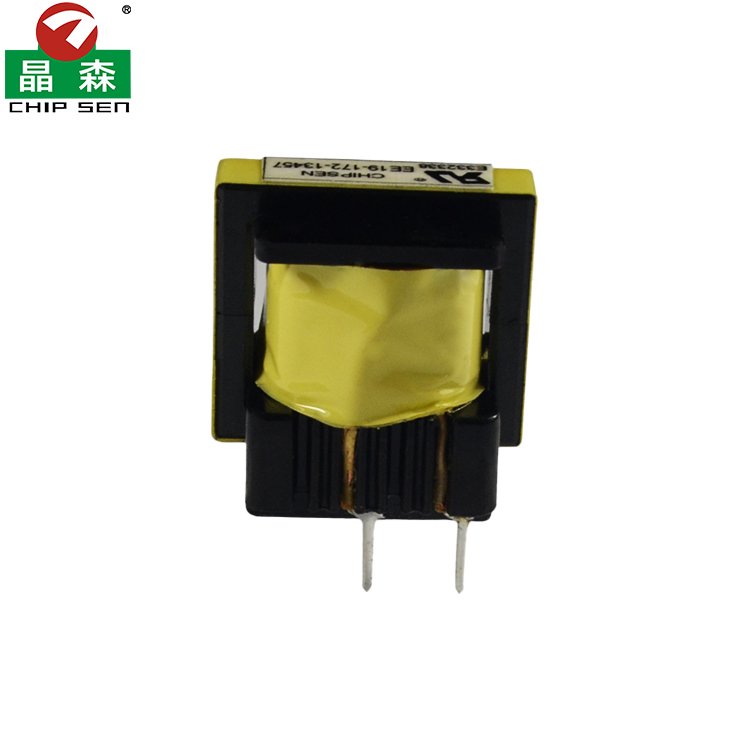

骨架采用 94V0 級阻燃材料，整體通過 UL / 安規認證（如圖中 UL 標識），絕緣性能優異，安全性與可靠性高。
電氣與成本特性
支持 0.5W-18W 功率輸出（定制化設計可擴展至 24W），適配低功率開關電源需求；結構成熟、工藝標準化，成本可控，兼具高性價比與穩定性，適合大批量生產。
產品用途：
消費電子充電器
廣泛應用于手機 / 平板充電器、USB 電源適配器，為反激式開關電源提供電壓轉換、電氣隔離功能，將高壓市電轉換為設備所需的低壓直流，是小型充電器的核心器件。
DC-DC 轉換器與輔助電源
用于各類 DC-DC 電源模塊、設備輔助電源電路，實現電壓升降、隔離供電，為控制芯片、驅動電路提供穩定電源輸出，常見于小家電、工控設備的輔助供電系統。
LED 驅動電源
適配 LED 燈珠驅動電路，為恒流 / 恒壓 LED 電源提供高頻能量傳輸與隔離，支持 LED 燈帶、小功率燈具的電源轉換需求。
其他小型電子設備
應用于數碼相機、機頂盒、路由器、液晶顯示器等設備的內置電源，以及通信設備、安防監控的小型電源模塊，提供高效、穩定的高頻電能轉換。
