PQ5035 新能源高頻變壓器
產品分類：
PQ系列高頻變壓器
功率：
定制
尺寸單位（mm）：
PQ20, PQ26, PQ32, PQ35, PQ40, PQ50, PQ78
產品特性：
1. 電氣與性能特性
高效低損：采用高等級錳鋅鐵氧體磁芯（如 PC44/PC95 材質）與優質漆包銅線，銅損、鐵損顯著降低，整體效率比常規變壓器提升約 15%，空載損耗可降低 8%-12%，支持高頻開關電源拓撲的高效運行。
大功率適配：PQ5035 磁芯結構具備優異的磁通密度與功率承載能力，可支持數百瓦至千瓦級功率轉換，適配新能源設備的高功率需求。

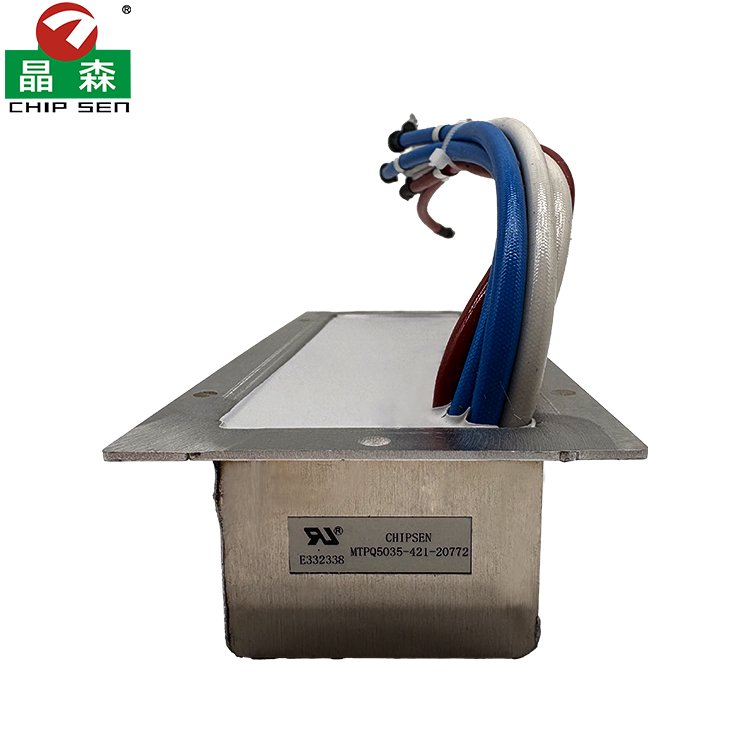

安全認證齊全：產品通過 UL 認證（編號 E332338），絕緣等級高，具備完善的電氣隔離與防浪涌設計，保障高壓側與低壓側的安全隔離，抑制電網干擾傳導。
2. 結構與工藝特性

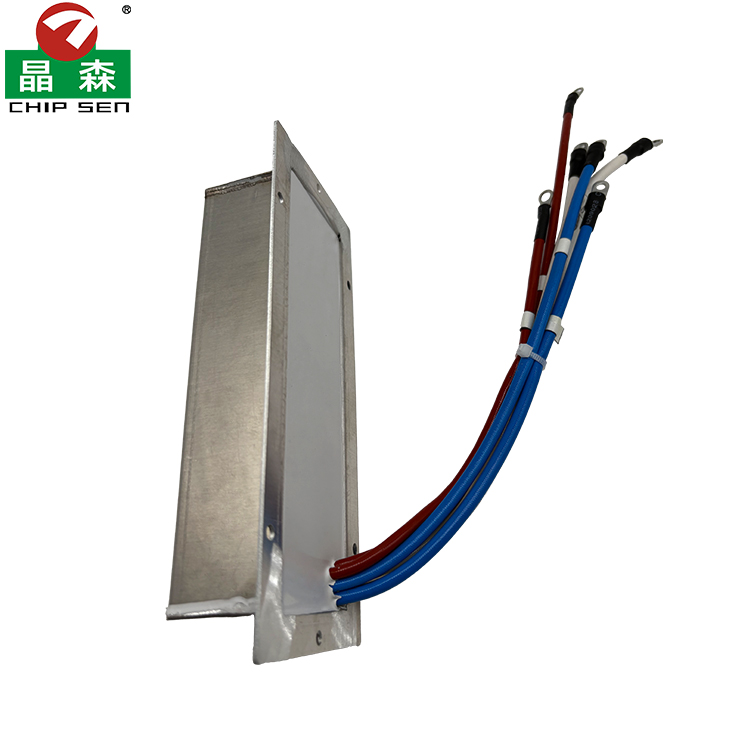

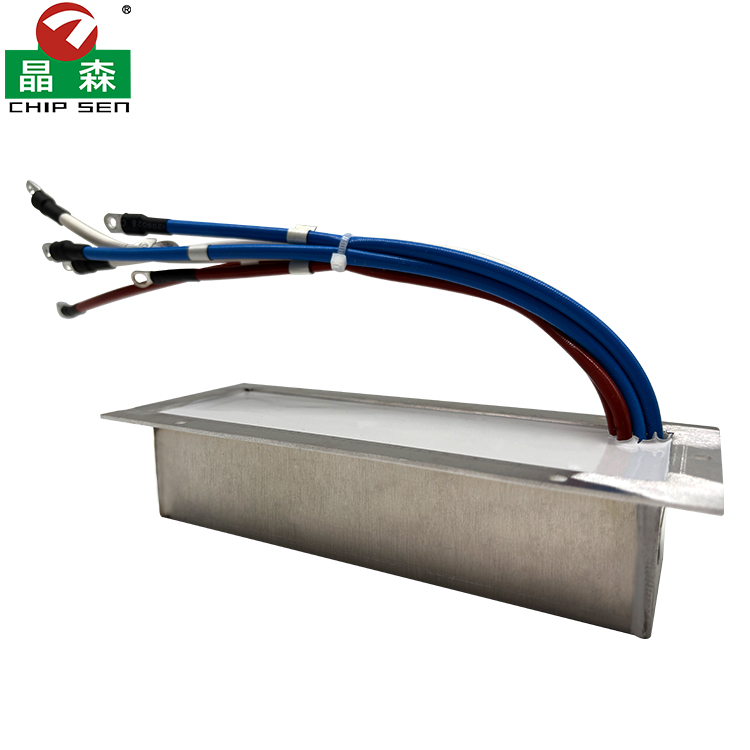

定制化封裝設計：采用全密封鋁合金外殼灌封工藝（如圖 1），內部填充導熱絕緣材料，具備優異的散熱、防潮、抗震性能，可適應復雜工業與車載環境，IP 防護等級高。

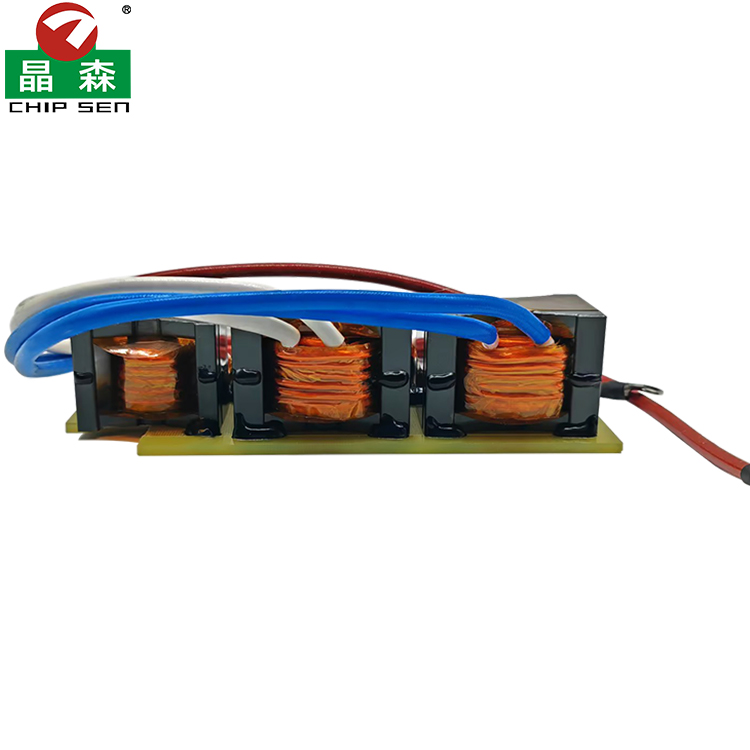

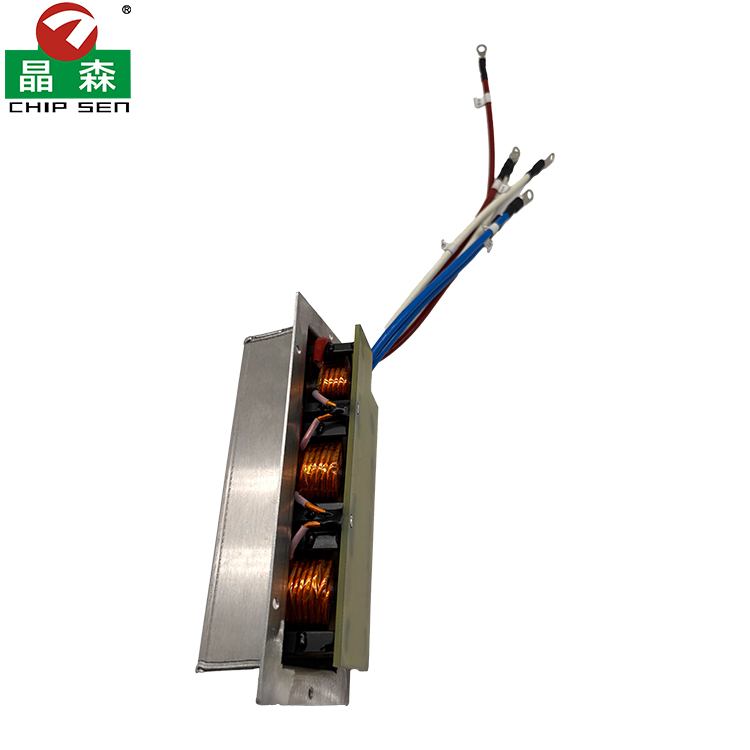

緊湊化集成結構：采用多繞組集成設計（如圖 2、3），將變壓器與電感功能模塊集成于同一 PCB 基板，減少設備內部空間占用，適配新能源設備小型化設計趨勢。
耐高溫與穩定性：工作溫度范圍寬（-40℃~+125℃），繞組采用耐高溫絕緣線，磁芯高溫下磁通密度余量充足，避免飽和炸機風險，長期運行穩定性強。
3. 環保與合規特性
符合 RoHS、REACH 等國際環保標準，無鉛無鹵工藝，適配歐美新能源市場的環保合規要求
產品用途：
1. 新能源汽車領域
車載 OBC（車載充電機）：作為核心功率轉換部件，將電網交流電轉換為動力電池所需的直流電能，適配新能源汽車充電系統的高頻、高功率需求。
DC-DC 轉換器：實現車載高壓電池與低壓電氣系統（如 12V/24V 輔助電源）之間的電壓轉換，為車載電子設備提供穩定供電。
2. 充電基礎設施領域
新能源充電樁 / 站：用于交流樁 / 直流樁的功率模塊，實現電網電能到充電槍輸出的高頻變換與隔離，支持快充、超充場景的大功率能量傳輸。
3. 工業電源與儲能領域
儲能變流器（PCS）：在光伏 / 儲能系統中，實現電池組與電網之間的雙向電能轉換，保障能量高效傳輸與電氣隔離。
工業開關電源：適配大功率工業設備、服務器電源、通信基站電源等場景，提供穩定的高頻電能轉換支持。
咨詢我們：
86-769-89308858

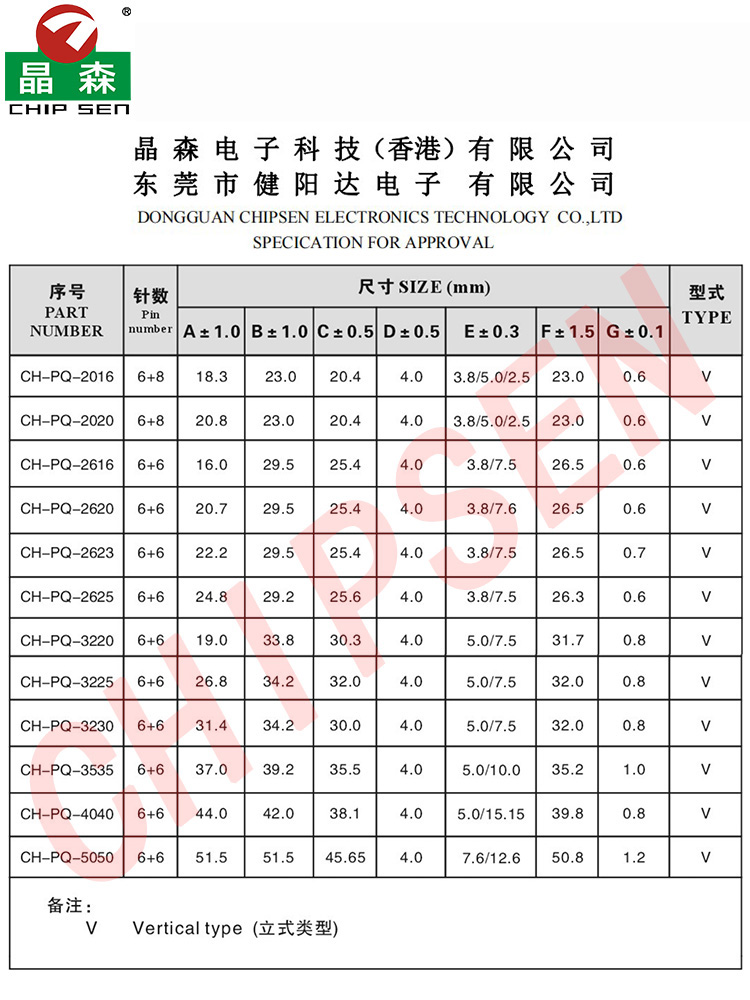

詳細參數

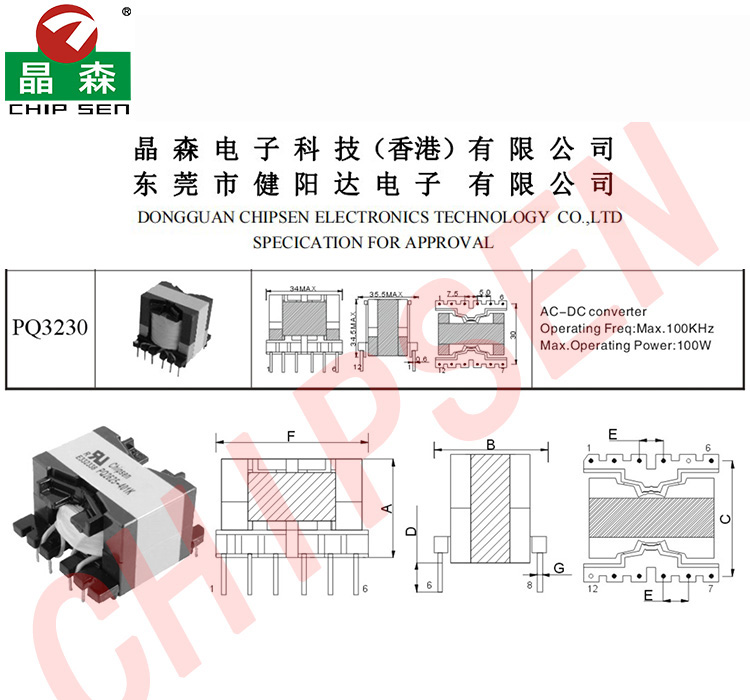

型號講解
