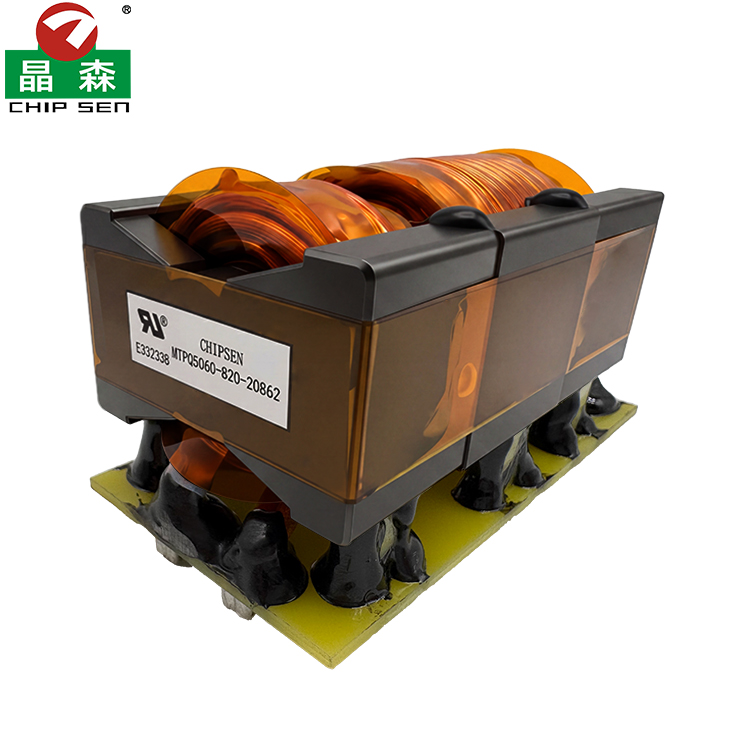

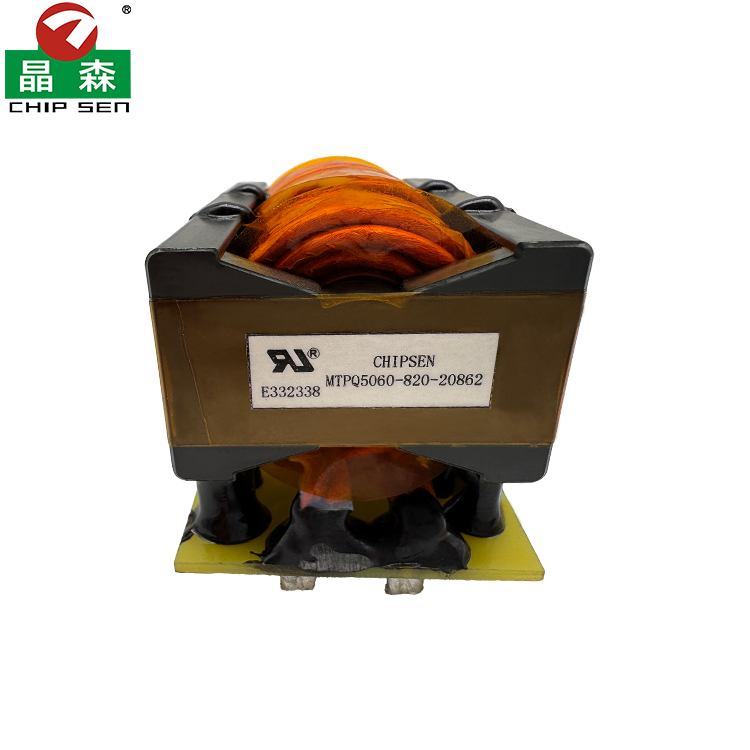

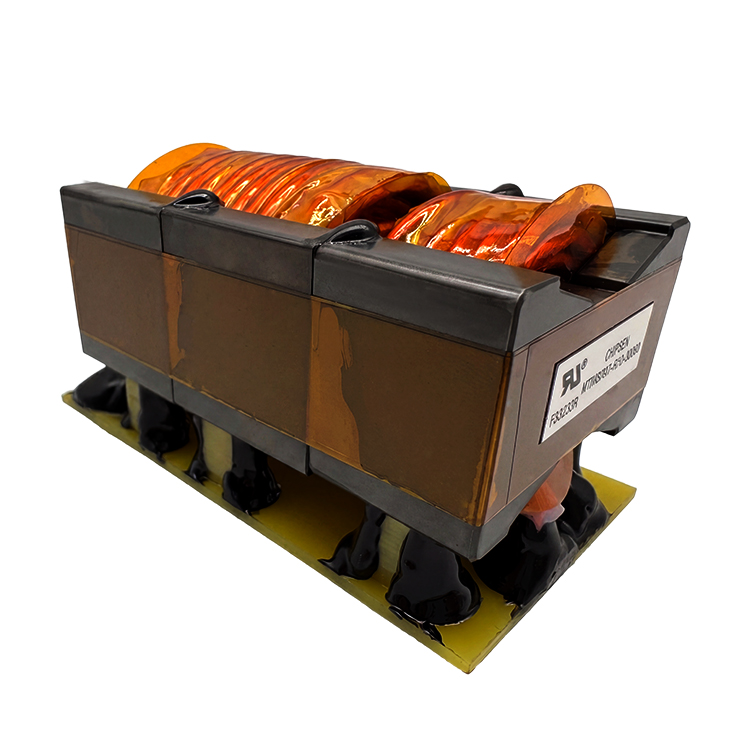

PQ5060 新能源高頻變壓器
產品分類：
PQ系列高頻變壓器
功率：
定制
尺寸單位：
PQ20, PQ26, PQ32, PQ35, PQ40, PQ50, PQ78
產品特性：
1. 高效節能，低損耗表現
采用 PQ 磁芯結構與優化繞線工藝，銅損、鐵損遠低于傳統變壓器，滿載轉換效率可達行業領先水平，比常規變壓器降低能耗 15% 以上。
高頻設計適配 20kHz-500kHz 寬工作頻率，減少渦流損耗，同時支持大電流傳輸，適配大功率場景需求。
2. 高安全等級，絕緣性能優異
初級 - 次級耐壓≥4000VAC，符合 IEC/UL 60950 安規標準，絕緣電阻 DC500V 時≥200MΩ，有效保障系統電氣隔離安全。
采用三重絕緣線（TIW）繞制，搭配阻燃骨架與絕緣膠帶，滿足新能源設備嚴苛的安全規范，同時通過 UL 認證（E332338）。
3. 結構緊湊，高功率密度
PQ5060 磁芯設計實現小體積承載大功率，1500W 功率等級下仍保持輕量化結構，適配設備小型化、高密度集成需求。
引腳 / 焊盤式安裝可選（4-12Pin 配置），PCB 焊接牢固可靠，同時采用黑色灌封膠加固引腳，提升抗振動、抗沖擊能力。
4. 穩定可靠，環境適應性強
自然冷卻下滿載溫升 ΔT≤40℃，搭配高效散熱設計，避免高溫老化問題，延長使用壽命。
符合 ROHS、REACH 環保標準，支持 - 40℃~125℃寬溫工作環境，適配戶外、車載等復雜工況。
優秀的過載能力，可應對新能源設備啟動、峰值負載等波動場景，保障系統穩定運行。
5. 定制化適配能力
支持客戶定制化設計，可根據不同應用場景調整電壓比、引腳配置、絕緣等級，適配多樣化的電源方案需求。
產品用途：
1. 新能源發電領域
光伏逆變器：實現 600V-800V 高壓直流到 48V/12V 的降壓隔離，提升能源轉換效率，適配組串式、集中式光伏系統。
儲能系統：用于雙向 DC-DC 變換器，支持電池與直流母線間的能量回饋，保障儲能系統充放電過程的電氣隔離與電壓轉換。
2. 新能源汽車與充電設備
車載電源模塊：適配車載 DC-DC 轉換器，實現高壓電池電壓到低壓車載系統的轉換，為車載電子設備提供穩定電源。
充電樁與 OBC：用于直流充電樁、車載充電機（OBC）的主功率轉換，實現電網與電池間的電氣隔離與電壓適配，支持快充場景的大功率傳輸。
3. 工業與通信電源場景
工業自動化設備：適配伺服驅動、PLC 等設備的開關電源，實現 380V 工業電壓到設備工作電壓的轉換，保障設備穩定運行。
通信基站電源：用于通信設備的高密度電源模塊，實現高壓直流到低壓負載的隔離轉換，適配 5G 基站等設備的供電需求。
4. 其他大功率工業設備
可應用于逆變電源、UPS 不間斷電源、焊機電源等設備，作為主功率變壓器實現電壓轉換與電氣隔離，保障設備安全可靠運行。
