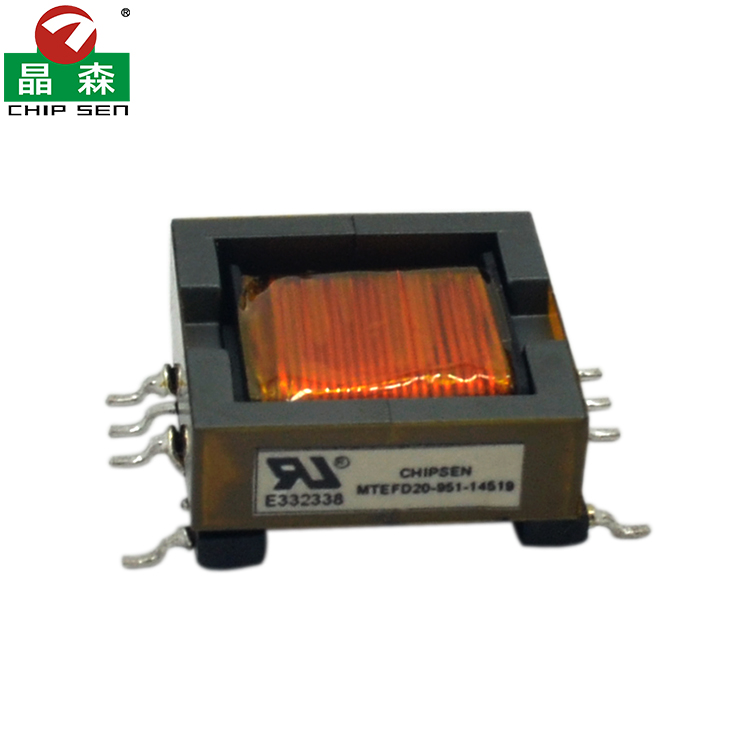

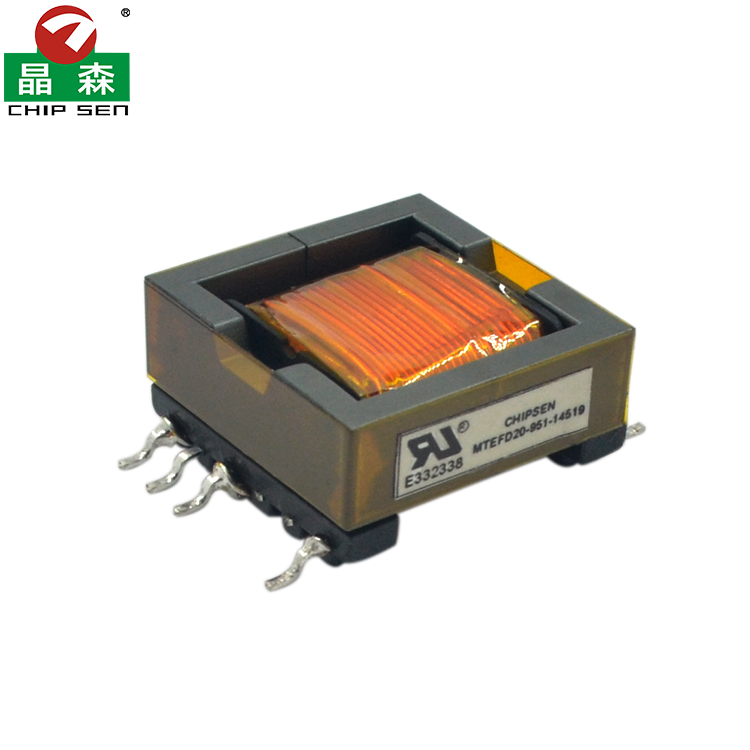

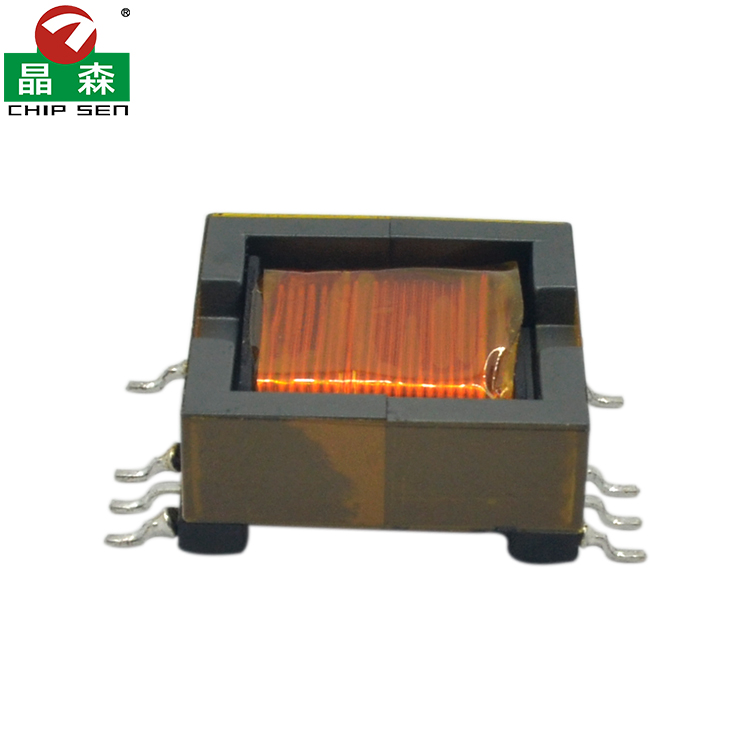

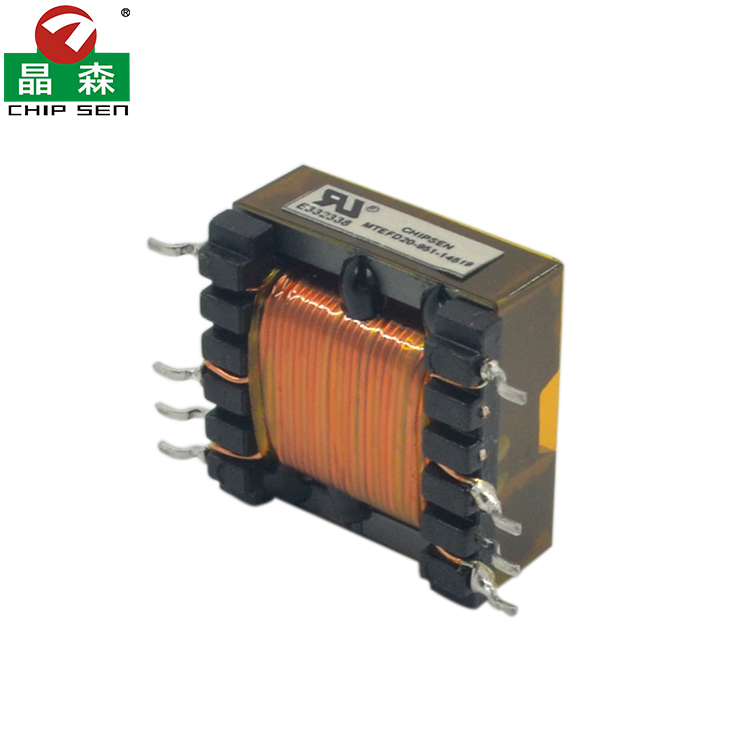

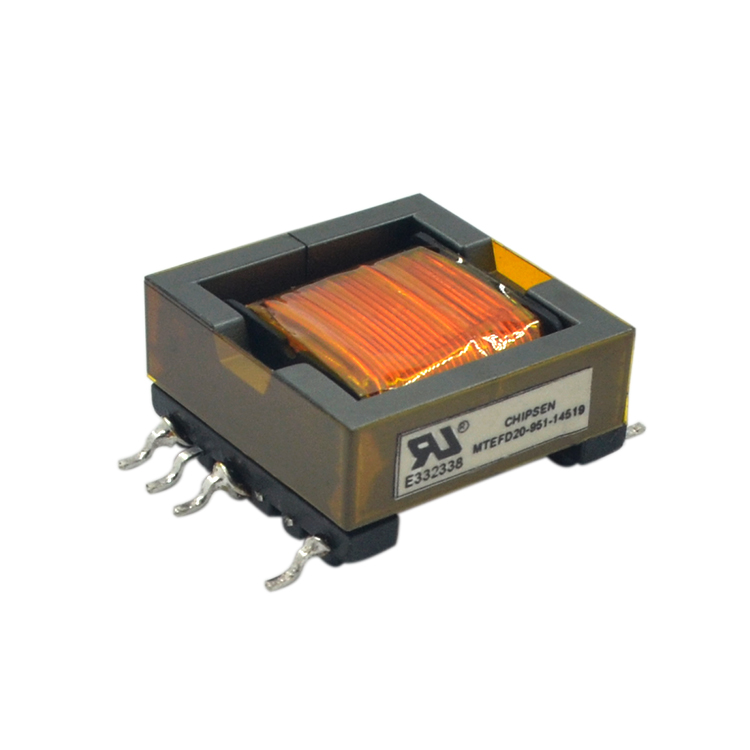

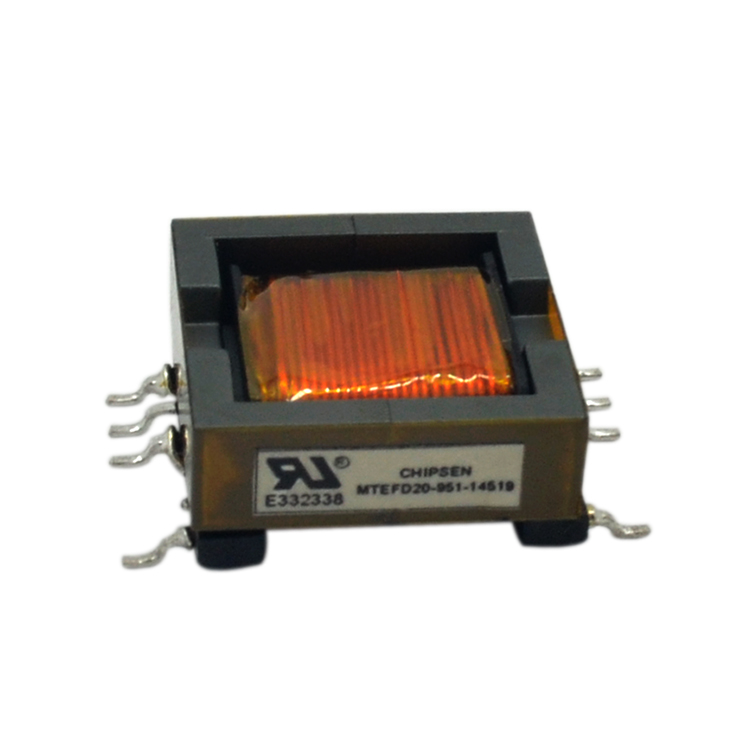

EFD20 貼片變壓器
產品分類：
貼片變壓器
功率：
5W-95W
尺寸單位（mm）：
EFD10/ EFD12/ EFD13/ EFD15/ EFD16/ EFD20/ EFD25/ EFD26/ EFD30/ EFD31/EFD35/ EFD40/ EFD43/ EFD50
產品特性：
緊湊 SMD 貼片封裝，省空間適配自動化生產
采用 EFD20 扁平式磁芯設計，低 Profile 貼片結構，引腳為 SMT 焊接形式，適配 PCB 自動化貼裝，能大幅節省電源板空間，尤其適合超薄型設備的緊湊布局。
高效低損磁芯 + 繞組設計，性能穩定
采用錳鋅鐵氧體磁芯，搭配低損耗漆包線繞制，高頻下鐵損、銅損極低，轉換效率高，溫升控制優秀，支持高頻開關電源拓撲（反激、正激等），功率最高可達 95W。
安規認證齊全，安全可靠
擁有 UL 認證（E332338），絕緣與耐壓性能滿足安規標準，能為 AC-DC/DC-DC 電源轉換提供可靠隔離，降低電氣風險。
寬溫穩定運行，適配復雜工況
可在 - 40℃~+125℃的寬溫環境下穩定工作，同時具備優秀的抗過載能力，能承受開關電源的瞬時電流沖擊。
產品用途：
開關電源（SMPS）核心應用
作為適配器、充電器（如手機 / 平板快充、筆記本電源）的高頻主變壓器，實現 AC-DC 或 DC-DC 的電壓轉換與隔離，常見于 5W-95W 功率段的電源方案。
消費電子與數碼設備
用于數碼相機、機頂盒、智能電視、投影儀等設備的內置電源模塊，以及手持式設備的開關電源充電器。
網絡與通信設備
適配路由器、交換機、PoE 供電設備（以太網供電）的電源轉換，滿足網絡設備對小體積、高穩定性電源的需求。
工業與工控場景
工業控制板、工控電源、DC-DC 轉換器中，為控制電路提供隔離電源，適配工業環境的寬溫、高可靠性要求。
咨詢我們：
86-769-89308858

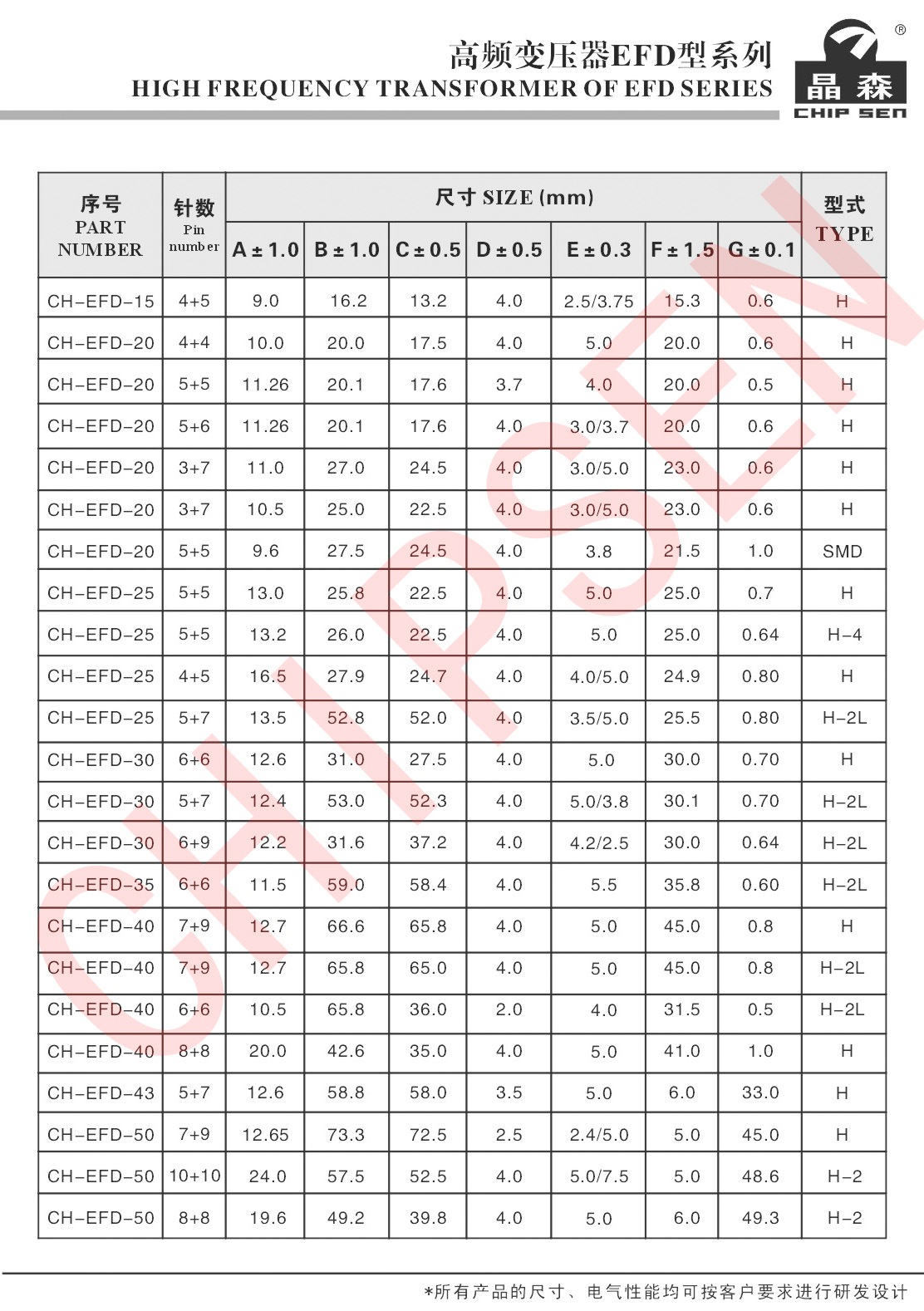

詳細參數

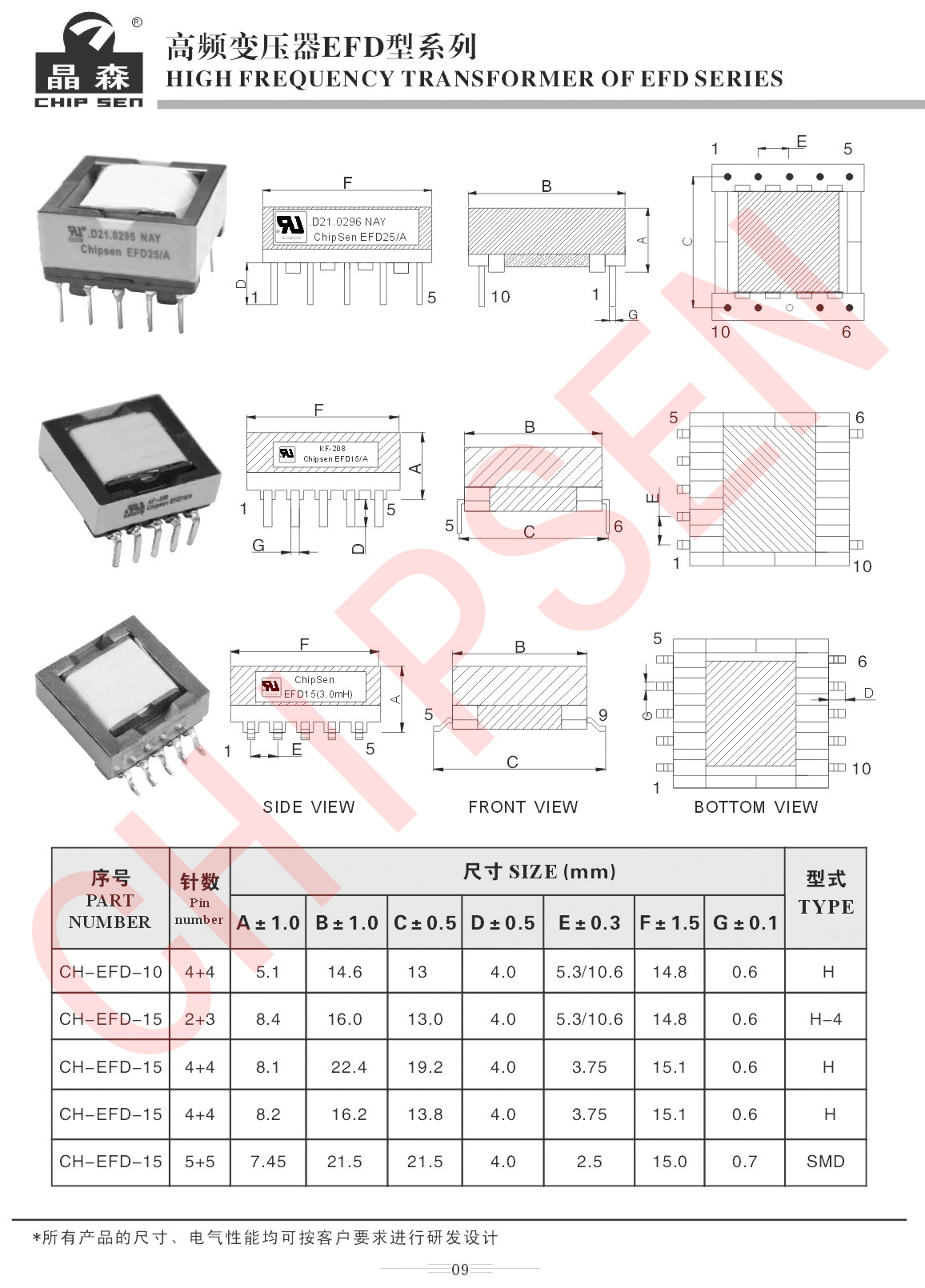

型號講解
